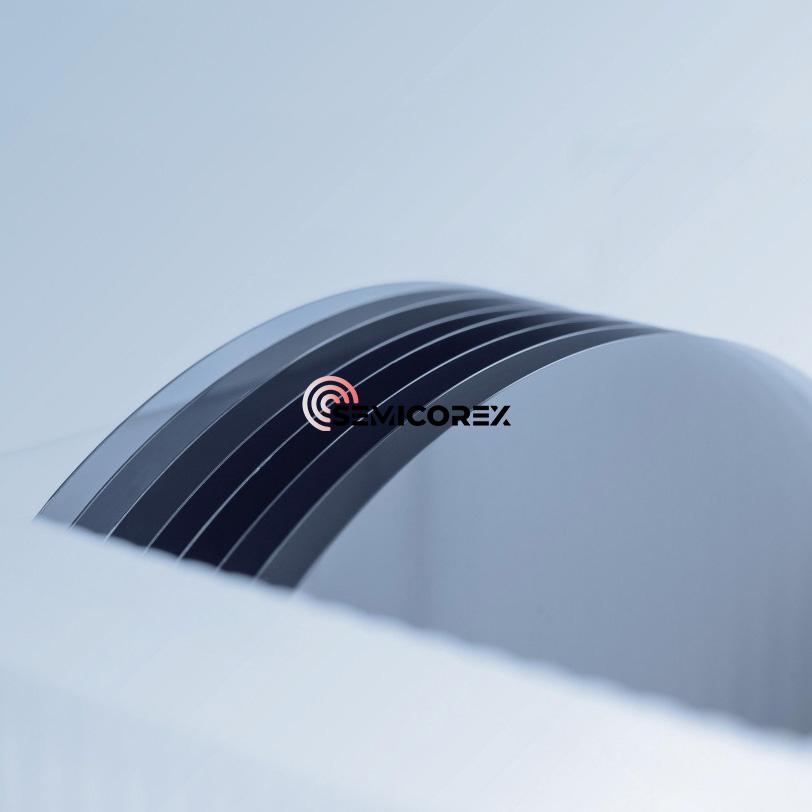

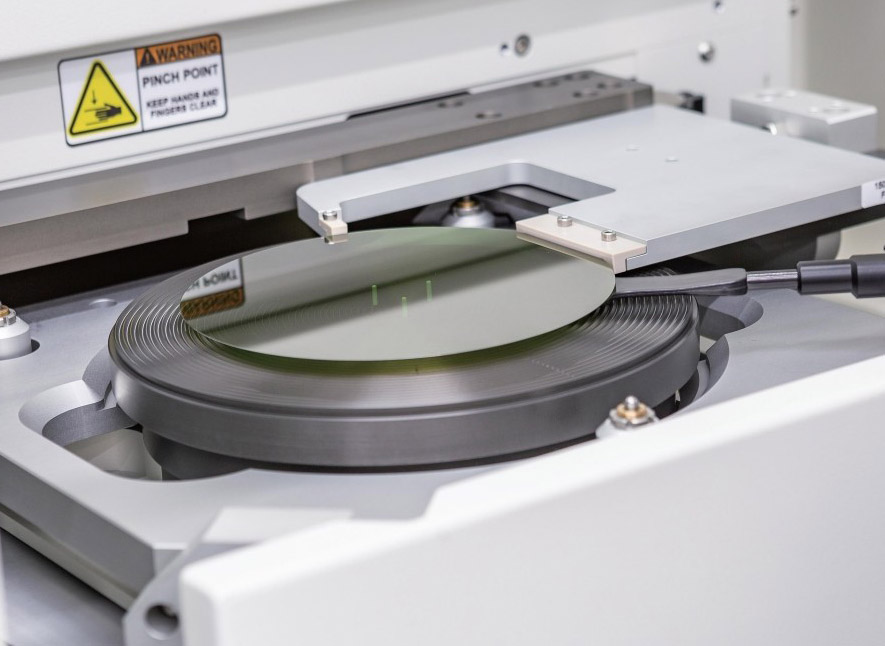

12-tommer semi-isolerende SIC-underlag

Semicorex 12-tommer semi-isolerende SIC-underlag repræsenterer et gennembrud i næste generations halvledermateriale, der tilbyder uovertruffen ydelse til højfrekvent, højeffekt og strålingsbestandige anvendelser. Disse store diameter SIC-substrater er designet til avanceret RF-, mikrobølgeovn og strømindretningsfremstilling og muliggør SIC-substrater, der muliggør overlegen enhedseffektivitet, pålidelighed og skalerbarhed.

Vores 12-tommer semi-isolerende SIC-underlag er konstrueret ved hjælp af avancerede vækst- og forarbejdningsteknologier for at opnå høj renhed og minimal defektdensitet. Med en resistivitet, der typisk er større end 10⁹ Ω · cm, undertrykker de effektivt parasitisk ledning, hvilket sikrer optimal enhedsisolering. Materialet udviser enestående termisk ledningsevne (> 4,5 w/cm · k), overlegen kemisk stabilitet og højfordelet elektrisk feltstyrke, hvilket gør det ideelt til krævende miljøer og banebrydende enhedsarkitekturer.

Siliciumcarbid (SIC) er et sammensat halvledermateriale sammensat af carbon og silicium. Det er et af de ideelle materialer til fremstilling af høje temperatur, højfrekvent, højeffekt og højspændingsenheder. Sammenlignet med traditionelle siliciummaterialer (SI) er båndbredden af ​​siliciumcarbid 3 gange den af ​​silicium; Den termiske ledningsevne er 4-5 gange silicium; Opdelingsspændingen er 8-10 gange silicium; Elektronmætningsdrifthastigheden er 2-3 gange den for silicium, der imødekommer behovene i den moderne industri for høj effekt, højspænding og højfrekvens. Det bruges hovedsageligt til at fremstille højhastigheds, højfrekvent, højeffekt og lysemitterende elektroniske komponenter. Downstream -applikationsområder inkluderer smarte gitter, nye energikøretøjer, fotovoltaisk vindkraft, 5G -kommunikation osv. Inden for strømenheder er siliciumcarbiddioder og MOSFET'er begyndt med kommercielle anvendelser.

Siliciumcarbidindustrikæden inkluderer hovedsageligt substrater, epitaxy, enhedsdesign, fremstilling, emballering og test. Fra materialer til halvlederkraftindretninger vil siliciumcarbid gennemgå en enkelt krystalvækst, ingot -skæring, epitaksial vækst, wafer -design, fremstilling, emballage og andre processtrømme. Efter syntese af siliciumcarbidpulver fremstilles først siliciumcarbidingotter, og derefter opnås siliciumcarbidsubstrater gennem skæring, slibning og polering, og epitaksial vækst udføres for at opnå epitaksiale vafere. De epitaksiale skiver udsættes for processer, såsom fotolitografi, ætsning, ionimplantation og metalpassivering for at opnå siliciumcarbidskiver, der er skåret i dies og pakket for at opnå anordninger. Enhederne kombineres og sættes i et specielt hus for at samle i moduler.

Fra perspektivet af elektrokemiske egenskaber kan siliciumcarbidsubstratmaterialer opdeles i ledende underlag (resistivitetsområde 15 ~ 30MΩ · cm) og semi-isolerende underlag (resistivitet højere end 105Ω · cm). Disse to typer underlag bruges til at fremstille diskrete enheder såsom strømenheder og radiofrekvensenheder efter epitaksial vækst. Blandt dem bruges 12-tommers semi-isolerende SIC-underlag hovedsageligt til fremstilling af galliumnitridradiofrekvensenheder, optoelektroniske anordninger osv. Ved at dyrke et galliumnitrid-epitaksialt lag på en semi-insulerende siliciumcarbid-substrat, et siliciumcarbidbaseret galliumnitrid-epitaksial wafer, hvilket kan tilføres til galliumnitrid-baseret gallium-nitrid-epitaksial wafer, hvilket kan tilføres til galliumnitrid-nitride-frekvensfrekvens-hyppighed Enheder som HEMT. Ledende siliciumcarbidsubstrater bruges hovedsageligt til fremstilling af effektanordninger. I modsætning til den traditionelle fremstillingsproces for siliciumsanordning kan siliciumcarbidkraftindretninger ikke fremstilles direkte på et siliciumcarbidsubstrat. Det er nødvendigt at dyrke et siliciumcarbidepitaksialt lag på et ledende substrat for at opnå et siliciumcarbidepitaksialskive og derefter fremstille Schottky -dioder, MOSFET'er, IGBT'er og andre effektanordninger på det epitaksiale lag.
