Keramiske varmeapparater

I front-end-processen (FEOL) af halvlederproduktionWaferskal udsættes for forskellige procesbehandlinger, især skiven skal opvarmes til en bestemt temperatur, og der er strenge krav, fordi temperaturens ensartethed har en meget vigtig indflydelse på produktudbyttet; På samme tid skal halvlederudstyret arbejde i nærvær af vakuum, plasma og kemiske gasser, som kræver brug af keramiske varmeapparater.Keramiske varmeapparaterer vigtige komponenter i Semiconductor tyndt filmaflejringsudstyr. De bruges i proceskammeret og kontakter direkte skiven for at bære og gøre det muligt for skiven at opnå en stabil og ensartet processtemperatur og reagere med høj præcision på overfladen af ​​skiven for at generere tynde film.

Da det tynde filmaflejringsudstyr, der bruges af keramiske varmeapparater, involverer høje temperaturer, anvendes keramiske materialer hovedsageligt baseret på aluminiumsnitrid (ALN) generelt. Fordi aluminiumsnitrid har elektrisk isolering og fremragende termisk ledningsevne; Derudover er dens termiske ekspansionskoefficient tæt på silicium, og den har fremragende plasmamodstand, den er meget velegnet til brug som en halvlederudstyrskomponent.

Elektrostatiske chucks (ESC'er) bruges hovedsageligt i ætsning af udstyr, hovedsageligt aluminiumoxid (Al2O3). Da den elektrostatiske chuck også indeholder en varmelegeme, der tager tør ætsning som et eksempel, er det nødvendigt at kontrollere skiven ved en bestemt temperatur i området -70 ℃ ~ 100 ℃ for at opretholde en bestemt ætsningskarakteristik. Derfor skal skiven opvarmes eller spredes af den elektrostatiske chuck for nøjagtigt at kontrollere skiverstemperaturen. For at sikre, at den ensartethed af skiveoverfladen er, skal den elektrostatiske chuck ofte øge temperaturkontrolzonen for at kontrollere temperaturen i hver temperaturstyringszone separat for at forbedre processen. Med udviklingen af ​​teknologi er sondringen mellem traditionelle keramiske varmeapparater og elektrostatiske chucks naturligvis begyndt at blive sløret. Nogle keramiske varmeapparater har de dobbelte funktioner ved opvarmning af høj temperatur og elektrostatisk adsorption.

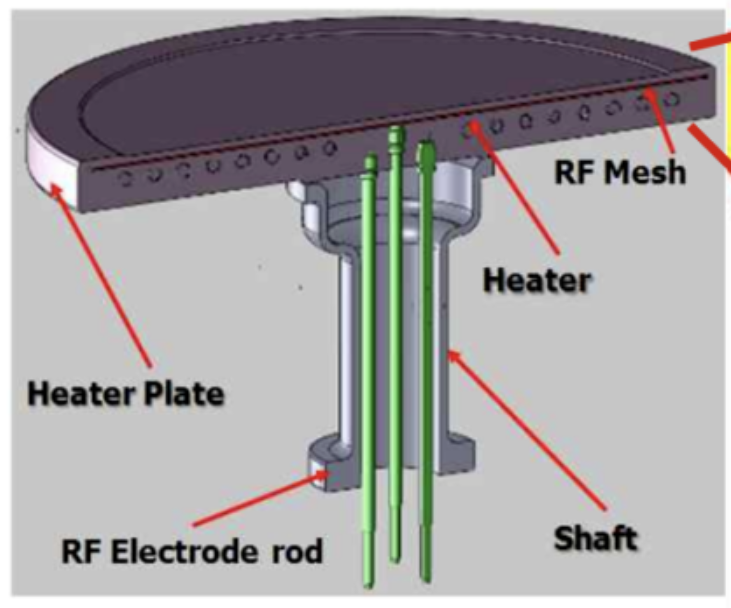

Den keramiske varmelegeme inkluderer en keramisk base, der bærer skiven og et cylindrisk støttekrop, der understøtter den på bagsiden. Inde eller på overfladen af ​​den keramiske base, ud over modstandselementet (opvarmningslag) til opvarmning, er der også en radiofrekvenselektrode (radiofrekvenslag). For at opnå hurtig opvarmning og afkøling skal tykkelsen af ​​den keramiske base være tynd, men for tynd vil også reducere stivheden. Opvarmningens understøttelseslegeme er generelt lavet af et materiale med en termisk ekspansionskoefficient, der ligner basen, så understøttelseslegemet er ofte også lavet af aluminiumnitrid. Varmeren vedtager en unik struktur af en skaft (skaft) led i bunden, som kan beskytte terminalerne og ledningerne mod virkningerne af plasma og ætsende kemiske gasser. Der findes en varmeafslutningsgasindløb og udløbsrør i understøttelseslegemet for at sikre ensartet temperatur på varmelegemet. Basen og støttekroppen er kemisk bundet med et bindingslag.

Semicorex tilbyder høj kvalitetKeramiske varmeapparater. Hvis du har nogen forespørgsler eller har brug for yderligere detaljer, så tøv ikke med at komme i kontakt med os.
