Keramisk vakuumpatron

Keramiske vakuum patronerer lavet af porøse keramiske materialer med ensartet porestørrelsesfordeling og intern sammenkobling. Efter slibning er overfladen glat og sart med god planhed. De er meget udbredt til fremstilling af halvlederwafere såsom silicium, safir og galliumarsenid.

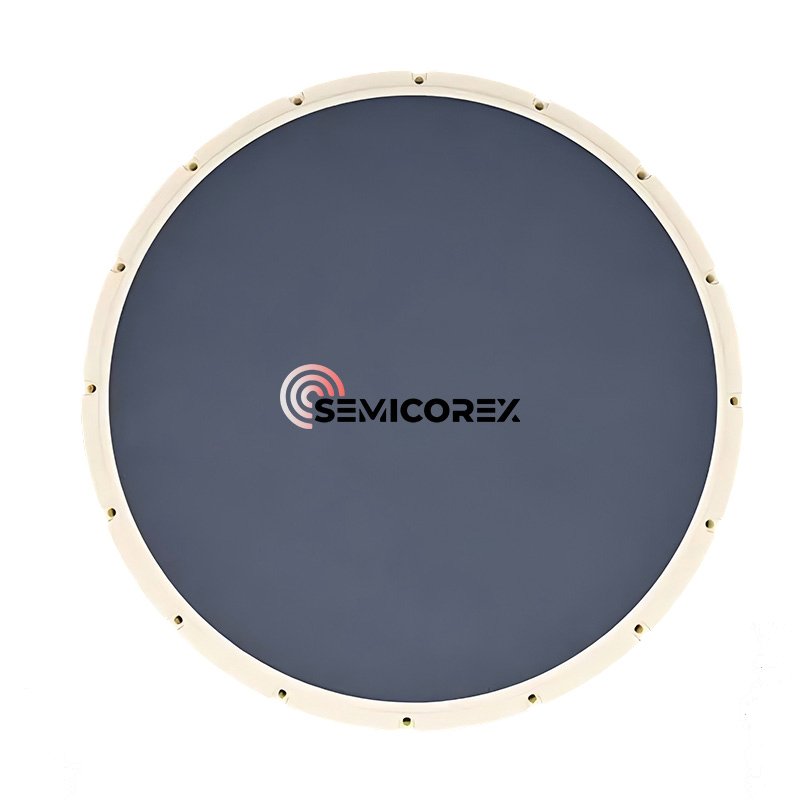

En porøs keramisk vakuumpatron er en platform, der sikrer arbejdsemner ved hjælp af princippet om vakuumadsorption. Vakuumoverførselsdelen af ​​patronen er en porøs keramisk plade, som passer ind i et forsænket hul i bunden. Dens omkreds er limet og forseglet til bunden, som er lavet af præcisionskeramik eller metal. Ved at kombinere en metal- eller keramisk base med en speciel porøs keramik, og ved at designe præcise indvendige luftpassager, påføres undertryk på patronen, hvilket gør, at emnet kan fastgøres jævnt og sikkert til patronen.

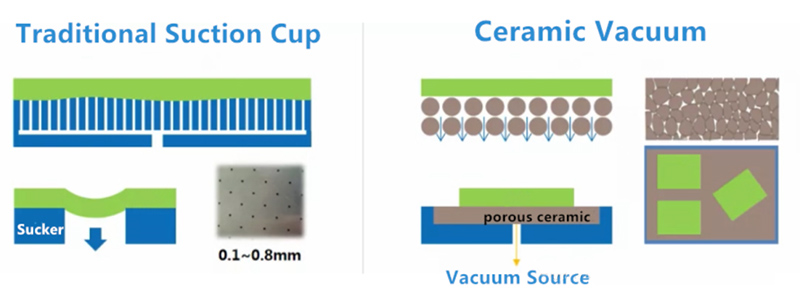

Keramisk Vacuum Chuck vs. Traditional Metal Chuck

Traditionelle metalpatroner har ujævn sugekraft, er tilbøjelige til at deformeres på tynde materialer, mangler antistatiske egenskaber og er tilbøjelige til at blive slidt på grund af deres lave hårdhed. Keramiske vakuumpatroner er på den anden side velegnede til tynde dele, tilbyder antistatiske egenskaber og er slid- og korrosionsbestandige.

Strukturen afkeramisk vakuumpatron

Vakuumsugekoppen er generelt sammensat af to dele, hoveddelen og basen. Hoveddelen er den porøse keramiske skive, som er det vigtigste funktionsområde. Det er generelt lavet af porøs keramik, såsom porøst siliciumcarbid, porøst aluminiumoxid og andre materialer. Forskellige materialer og renheder svarer til forskellige farver. Der er et passagedesign indeni for at tilføje lufttryk, så der opstår undertryk på overfladen af ​​patronen, der adsorberer genstanden. Basen bruges hovedsageligt til at støtte hovedkroppen. På grund af materialets egenskaber er porøs keramik relativt skørt og let at bryde. Tilføjelse af en base er en fordel for brugen af ​​patronen. Basen er generelt lavet af rustfrit stål, aluminiumslegering, aluminiumoxid, siliciumcarbidkeramik osv. Forskellige materialer vil have forskellig fladhed og vægt.

Semicorex tilbyder høj kvalitettilpassede vakuum patroner. Hvis du har spørgsmål eller brug for yderligere detaljer, så tøv ikke med at kontakte os.
