Keramiske vakuumpatroner

Keramiske vakuum patronerer værktøjer, der bruges til at fastspænde og bære halvlederwafere i fremstilling af halvlederwafere. De har høj fladhed og parallelitet, tæt og ensartet struktur, høj styrke, god luftgennemtrængelighed, ensartet adsorptionskraft og let trimning. De er velegnede til processer såsom udtynding, skæring, slibning, rengøring og forarbejdning i halvlederwafer-fremstilling, hvilket effektivt løser mange problemer såsom wafer-aftryk, elektrostatisk nedbrydning af chip og partikelforurening. I praktiske applikationer opnår de ekstrem høj behandlingskvalitet for halvlederwafere.

Rolle som keramisk vakuumpatron

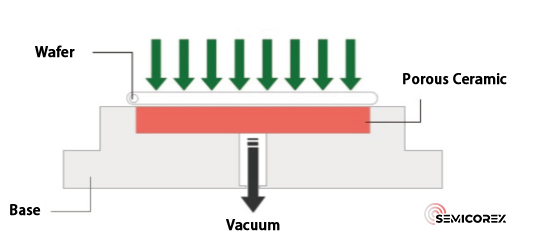

A keramisk vakuumpatroner en ultra-præcision proces armatur baseret på princippet om vakuum adsorption. Det er primært lavet af avancerede keramiske materialer såsom aluminiumoxid, aluminiumnitrid eller siliciumcarbid. Gennem præcist bearbejdede vakuumkanaler eller porøse strukturer på sin adsorptionsoverflade forbindes den til et eksternt vakuumsystem for at danne et ensartet negativt trykfelt.

I avanceret fremstilling, såsom halvledere og displaypaneler, ligger kerneværdien af ​​keramiske vakuumpatron i deres evne til at eliminere traditionelle mekaniske fastspændingsmetoder. Ved kun at bruge ensartet fordelt adsorptionskraft kan de fastholde ultratynde og ultraskøre vafler eller glassubstrater uden kontakt eller partikelforurening gennem hele processen. Samtidig, takket være dens nanoskala overfladeplanhed, ekstremt høje stivhed og fremragende termokemiske stabilitet, kan den give en næsten perfekt positioneringsreferenceoverflade for arbejdsemnet i barske procesmiljøer og derved sikre nøjagtigheden og udbyttet af kritiske processer såsom fotolitografi, inspektion og slibning.

Hvorfor keramik

I avancerede fremstillingsscenarier er patroner ikke blot "adsorptionsværktøjer", men snarere afgørende armaturer, der direkte bestemmer processtabilitet og produktudbytte. Blandt talrige materialer er keramiske materialer bredt udvalgt, hvilket netop afspejler, hvordan avancerede keramiske materialer systematisk adresserer industriens smertepunkter. Fra et ingeniørmæssigt perspektiv kan dette opsummeres som "fire høje" krav:

(1) Høj fladhed og høj stivhed

I halvleder- og displayfremstillingsprocesser er siliciumwafere og glassubstrater, der håndteres og behandles, ofte ekstremt tynde med tykkelser så lave som titusinder af mikrometer. Ved sådanne skalaer kan enhver lille bøjning, vibration eller ujævn lokal belastning føre til waferbrud, vridning eller endda direkte påvirke justeringens nøjagtighed af kritiske processer såsom fotolitografi.

Avancerede keramiske materialer (såsom aluminiumoxid og siliciumcarbid) kan opnå fladhed på submikrometer eller endda nanometerniveau gennem præcisionssintring og højpræcisionsslibe- og poleringsprocesser. Samtidig giver deres høje elasticitetsmodul patronen en ekstrem høj strukturel stivhed, hvilket sikrer næsten ingen deformation under vakuumadsorption, hvilket giver et absolut stabilt referenceplan for processen.

(2) Høj renhed og kemisk inerthed

Semiconductor fremstillingsværksteder har ekstremt strenge krav til renlighed. Procesarmaturer skal ikke kun være fri for partikelforurening, men også forhindre frigivelse af metalioner og modstå gentagen udsættelse for forskellige rengøringskemikalier.

Keramik, som uorganiske ikke-metalliske materialer, har en tæt og glat overflade, hvilket gør dem mindre tilbøjelige til at danne partikler. Desuden er de ikke-magnetiske, indeholder ingen migrerbare metalelementer og udviser ekstrem høj kemisk stabilitet. De opretholder en stabil ydeevne i stærke syrer, stærke alkalier og miljøer med organiske opløsningsmidler, hvilket gør dem ideelle til langvarig anvendelse i renrumsprocesser på højt niveau.

(3) Høj holdbarhed og langtidsstabilitet

På automatiserede produktionslinjer, der opererer 24/7, skal keramiske patroner modstå tusindvis af adsorptions- og frigivelsescyklusser og stå over for langsigtede temperatursvingninger og endda procesmiljøer med høje temperaturer. Dette stiller ekstremt høje krav til materialets slidstyrke, udmattelsesbestandighed og termiske stabilitet.

Sammenlignet med metaller eller polymerer har keramik højere hårdhed og slidstyrke, og deres termiske ekspansionsadfærd er stabil, hvilket gør dem mindre tilbøjelige til at krybe eller forringe ydeevnen. Dens levetid er typisk betydeligt længere end traditionelle materialepatroner, med lavere vedligeholdelses- og udskiftningsfrekvens, hvilket gør den mere økonomisk i forhold til de samlede livscyklusomkostninger.

(4) Meget integreret funktionelt design

I mere avancerede halvlederprocesser er keramiske patroners funktion ikke længere begrænset til vakuumadsorption. For eksempel i vakuumkamre, der anvendes til tørætsning og tyndfilmaflejring (CVD/PVD), kan traditionelle vakuumadsorptionshuller forstyrre atmosfæren og trykfordelingen i kammeret.

På dette tidspunkt bliver den "elektrostatiske borepatron (ESC)" en nøgleløsning. ESC'er udnytter den elektrostatiske kraft, der genereres af det keramiske dielektriske lag under et påført elektrisk felt til at adsorbere wafere. Dette undgår ikke kun interferens af vakuumhuller på procesmiljøet, men integrerer også varmelegemer og kølekanaler inde i patronen, hvilket muliggør præcis temperaturkontrol af waferen (fra lave temperaturer til over 500°C), et afgørende grundlag for en vellykket implementering af avancerede processer.

Ansøgningsscenarie

Keramiske patroner er meget udbredt i avancerede fremstillingsområder såsom halvledere, displaypaneler, solcelleanlæg og præcisionsoptik.

I halvlederprocesser tjener de som afgørende platforme for fotolitografi, ætsning, polering og inspektion. I skærmpanelindustrien giver de stabil støtte og transport til store, ultratynde glasunderlag. I solcelleproduktion sikrer de sikker håndtering af tynde, skrøbelige siliciumwafers under skæring og test.

Deres kerneværdi ligger i at levere en præcisionsfikseringsløsning til ultratynde, ultraflade og ultra-skøre emner uden mekanisk belastning eller partikelforurening, hvilket danner hjørnestenen i at sikre højt udbytte og effektivitet i moderne præcisionsfremstilling.
