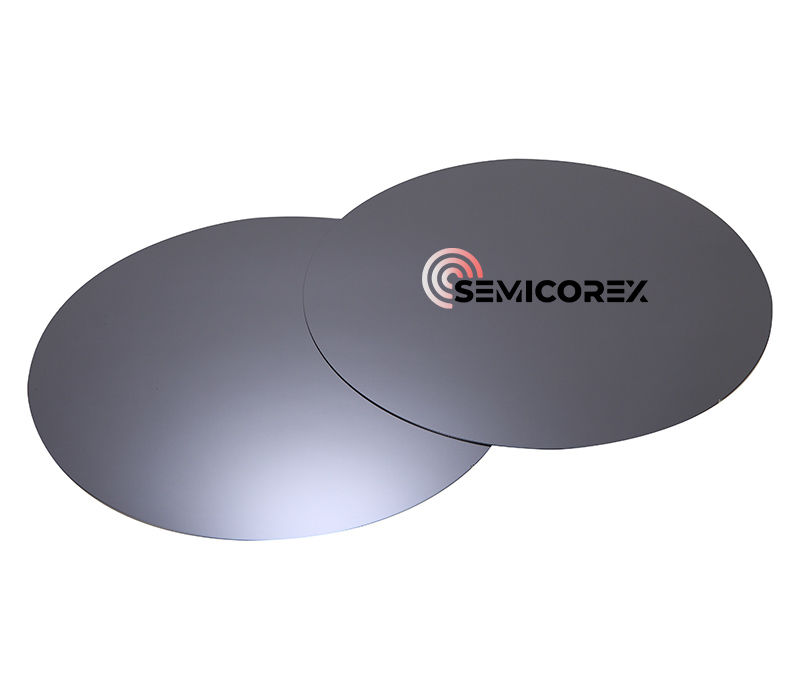

Hvad er en Dummy Wafer?

Hvorfor erDummy oblaterKritisk i Semiconductor Manufacturing?

I halvlederfremstillingsprocessen danner wafere grundlaget for chipproduktion. Blandt disse spiller en speciel type wafer, kaldet Dummy Wafer, en central rolle i at sikre udstyrsstabilitet og kontrollere produktionsomkostningerne. I modsætning til produktionswafers er Dummy Wafers ikke en del af slutproduktet og sælges ikke direkte. Men deres betydning for at lette fremstillingsprocesser og sikre produktionen kan ikke overvurderes. Denne artikel udforsker definitionen, funktionerne, applikationerne, materialeovervejelserne og styringen af ​​Dummy Wafers.

Hvordan er detDummy oblaterBrugt i halvlederprocesser?

Dummy wafershar en bred vifte af applikationer på tværs af forskellige stadier af halvlederfremstilling. Nedenfor er nogle vigtige use cases:

Kapacitet påfyldningsudstyr

Visse udstyr, såsom ovnrør og ætsemaskiner, kræver et bestemt antal wafers for at fungere effektivt. For eksempel under termisk behandling i enovnrør, en stabil gasstrøm, temperaturfelt og kemisk reaktionsmiljø kan kun opnås med en passende waferbelastning. Hvis der bruges for få produktionswafere, kan der opstå procesustabilitet, hvilket påvirker produktkvaliteten. Dummy Wafers fungerer som fyldstoffer og sikrer, at udstyret fungerer under optimale belastningsforhold.

Tænk på ovnrøret som en ovn: Kun når der er lagt nok brød inde, kan varmen fordeles ensartet for at opnå det bedste bageresultat. På samme måde sikrer Dummy Wafers, at udstyret yder sit bedste.

Beskyttelse af produktionswafere

Under højrisikoprocesser som ionimplantation, ætsning eller kemisk dampaflejring (CVD) er der større sandsynlighed for ustabilitet eller partikeldannelse under udstyrskalibrering eller indledende kørsler. Brug af produktionswafere i sådanne scenarier kan føre til uoprettelig skade. Dummy wafers tjener som en beskyttelsesforanstaltning, der kommer først ind i processtrømmen for at minimere risikoen for produktionswafere og bevare udbyttet.

Sikring af ensartet procesbelastning

Nogle processer, såsom fysisk dampaflejring (PVD), kræver ensartet waferfordeling i udstyret. Ujævn waferplacering kan resultere i uensartede afsætningshastigheder eller tykkelser, hvilket kompromitterer produktkvaliteten. Ved at tilføje Dummy Wafers opretholdes et afbalanceret og stabilt behandlingsmiljø.

Reduktion af nedetid for udstyr

Nedlukning og genstart af udstyr kræver tid og ressourcer i halvlederfremstilling. Forlængede tomgangsperioder kan også forringe udstyrets ydeevne. Kørsel af Dummy Wafers under nedetid holder udstyret aktivt og forbereder det til efterfølgende produktion.

Udstyrsverifikation og proceskalibrering

Dummy wafersbruges ofte som bærere til udstyrsverifikation og procestest. For eksempel kan Dummy Wafers efter vedligeholdelse eller rengøring bekræfte, om udstyret fungerer korrekt. Eventuelle problemer kan løses før produktionoblaterindføres, hvilket sikrer, at værdifulde wafers ikke går til spilde.

Hvad er materiale- og brugsegenskaberne for dummy wafers?

Materialeet og specifikationerne for Dummy Wafers er skræddersyet til at opfylde kravene til forskellige processer og udstyr. Nedenfor er deres kendetegn:

Materiale

De fleste Dummy Wafers er lavet af de samme basismaterialer som produktionswafers, som f.eksmonokrystallinsk eller polykrystallinsk silicium, for at sikre lignende ydeevne under behandlingen. Til specifikke processer, såsom højtemperaturbehandlinger, kan der vælges mere holdbare materialer, selvom de er billigere.

Overfladebehandling

Overfladekvaliteten af ​​Dummy Wafers behøver ikke at matche præcisionen af ​​produktionswafers. De kan være simple polerede wafers eller test-grade wafers, og de genbruges ofte, medmindre de er alvorligt beskadigede.

Levetid

Dummy waferslevetid er påvirket af procesmiljøet, såsom eksponering for høje temperaturer eller korrosive forhold. Barske miljøer kan forkorte deres brugbare levetid.

Omkostningsovervejelser

Dummy wafers er væsentligt billigere end produktionswafers, og tilbyder en omkostningseffektiv løsning til at sikre produktion og opretholde udstyrsstabilitet.

Hvordan kanDummy WaferLedelse blive optimeret?

Effektiv styring af Dummy Wafers er afgørende for at forbedre produktionseffektiviteten og minimere omkostningerne. Nedenfor er nogle strategier til Dummy Wafer-styring og optimering:

Brugssporing

Ved at registrere antallet af anvendelser, behandleflow og slidforhold for Dummy Wafers, kan deres brugscyklusser optimeres for at maksimere ressourceudnyttelsen.

Reduktion af forurening

Gentagen brug af Dummy Wafers kan introducere partikelforurening. Regelmæssig rengøring eller udskiftning er nødvendig for at opretholde et rent udstyrsmiljø.

Procestilpasning

Forskellige processer stiller specifikke krav til Dummy Wafers. For eksempel kan overfladekvaliteten af ​​Dummy Wafers påvirke filmaflejring under tyndfilmsprocesser. Det er vigtigt at vælge passende dummy wafers til hver proces.

Lagerstyring

Selvom dummy wafers ikke er en del af det endelige produkt, skal deres beholdning styres effektivt for at balancere produktionsbehov og omkostningskontrol.

Bortskaffelse og genbrug

Når dummy wafers når slutningen af ​​deres livscyklus, skal de bortskaffes i overensstemmelse med miljøbestemmelserne. Siliciummaterialer kan genbruges, eller waferne kan genbruges til test af lavere kvalitet.

Hvad er de praktiske anvendelsestilfælde af dummy wafers?

Ladning af ovnrør

I oxidationsprocesser,ovnrørkræver et præcist antal wafere for at opretholde ensartet temperaturfordeling og opnå ensartet oxidlagtykkelse. Dummy wafers opfylder dette krav og beskytter samtidig produktionswafere mod potentiel ustabilitet.

Kalibrering af ætsningsudstyr

Efter procesafbrydere eller udstyrsvedligeholdelse bruges Dummy Wafers til at validere ætsningshastigheder og ensartethed. Dette sikrer, at produktionswafere ikke udsættes for potentielle problemer under kalibrering.

Konklusion

Dummy waferser en uundværlig del af halvlederfremstilling og tjener roller, der rækker langt ud over udstyrskalibrering og procestestning. Ved at sikre optimal udstyrsudnyttelse, reducere produktionsomkostninger og opretholde processtabilitet bidrager Dummy Wafers væsentligt til effektiv og bæredygtig wafer-fremstilling. Med effektiv styring og optimering hjælper disse ubeskrevne helte fra halvlederindustrien med at minimere spild og maksimere ressourceeffektiviteten, hvilket driver industrien mod højere ydeevne og bæredygtighed.
