Kulstofbaseret termisk feltsystem

● 2026-07-02 ● - ● Efterlad mig en besked

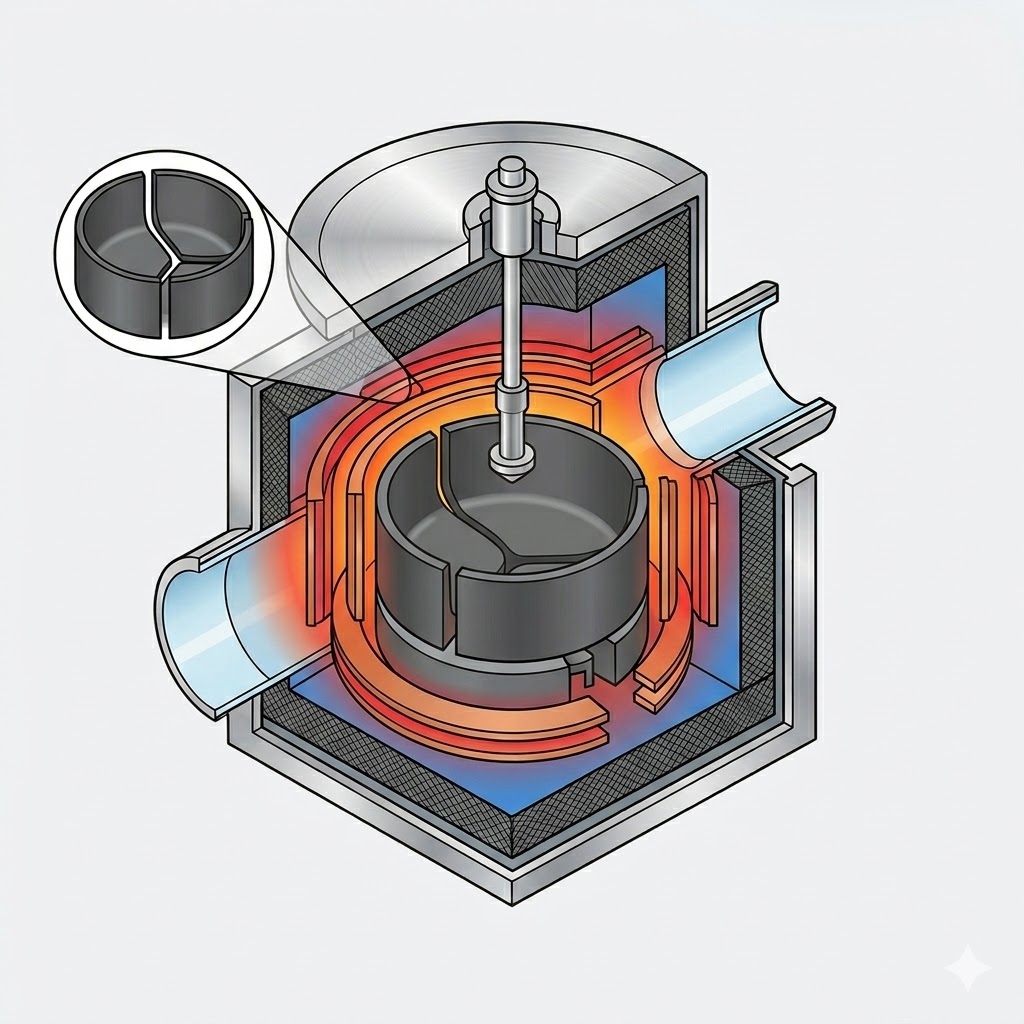

1. Rollen af kulstofbaserede termiske felter har udviklet sig fra isoleringskomponenter til procesvinduesregulatorer

Værdien af et kulstofbaseret termisk felt strækker sig langt ud over traditionel termisk isolering. I moderne krystalvækstsystemer fungerer den som en omfattende proceskontrolplatform, der direkte påvirker krystalkvalitet, produktivitet og driftsomkostninger. Dens kernefunktioner kan opsummeres i fire niveauer:

Funktionelt niveau	Primær funktion	Key Performance Indicators
Strukturel støtte	Understøtterkvarts digler, varmelegemer, varmeskjolde, oginsuringscylindreat sikre den mekaniske stabilitet af store termiske feltsystemer.	Ovnsstørrelse, termiske feltdimensioner, digelstørrelse og ladekapacitet
Varmefordeling	Styrer strålings-, lednings- og konvektionsveje og regulerer den termiske balance mellem smelte- og krystalvækstgrænsefladen.	Temperaturgradient, grænsefladeform, trækhastighed og energiforbrug
Gasflowstyring	Styrer argonstrømmen og, i SiC PVT-systemer, dampfase materialetransport, mens de fjerner flygtige arter såsom SiO og CO.	Flowfeltkarakteristika, oxygen- og kulstofurenhedsniveauer, aflejringsdannelse og termisk feltlevetid
Kvalitetskontrol	Påvirker iltkoncentrationen, kulstofkoncentrationen, resistivitetens ensartethed, dislokationstætheden, spændingsfordelingen og krystalstrukturens stabilitet.	N-type siliciumkompatibilitet, SiC polytypekontrol og defekthåndtering

Offentligt tilgængelige udstyrsspecifikationer indikerer, at fotovoltaisk Czochralski (CZ) krystalvækstteknologi er gået ind i et nyt stadie karakteriseret ved større ovne, større termiske felter, øget ladekapacitet, intelligent krystaltræk og avanceret iltfattig kontrol.

Ifølge offentliggjorte specifikationer har nogle avancerede krystalvækstsystemer en hovedkammerstørrelse på Φ1700 × 2100 mm og understøtter termiske felter op til 42 tommer i diameter. Kompatible digelstørrelser omfatter 33, 37, 40 og 42 tommer, svarende til ladekapaciteter på henholdsvis ca. 700 kg, 1000 kg, 1200 kg og 1300 kg.

Derudover viser disse systemer betydelige forbedringer i driftseffektivitet, herunder:

· Konstant-diameter vækst strømforbrug så lavt som 42 kW

· Kølevandsforbrug helt ned til 20 m³/h

· Daglig krystalproduktion på over 200 kg

· Kompatibilitet med Continuous Czochralski (CCz) teknologi og magnetfeltassisterede krystalvækstkonfigurationer

Disse udviklinger indikerer, at termisk feltdesign er blevet en kritisk faktor for at bestemme krystalkvalitet, produktionseffektivitet og samlede produktionsomkostninger.

2. Ovnsdimensioner

2.1 Fotovoltaiske CZ enkelt krystal vækstovne

Skaleringen af CZ krystalvækstovne involverer langt mere end blot at øge ovnens dimensioner. Vellykket ovndesign i stor skala kræver koordineret optimering af følgende parametre:

· Hovedkammerets diameter

· Hjælpekammerhøjde

· Halsåbningsdimensioner

· Digelstørrelse

· Afstand til varmeskjold

· Fodergrænseflader

· Vakuum- og udstødningsbaner

Den typiske ingeniørlogik bag storskala ovndesign er opsummeret nedenfor:

Parameter	Teknisk betydning	Indvirkning på termisk feltydelse
Hovedkammerets diameter	Bestemmer den maksimale termiske feltdiameter, isoleringstykkelse og varmelegemedimensioner.	Større kamre øger den termiske inerti, hvilket resulterer i langsommere temperaturrespons.
Halsåbningsstørrelse	Bestemmer de tilladte dimensioner af krystalstænger, varmeskjolde, styrecylindre og øvre akselsamlinger.	En alt for lille hals begrænser termisk felt og flow-styrende struktur design fleksibilitet.
Hjælpekammerhøjde	Bestemmer krystallængdekapacitet, kølerum og krystalekstraktionscyklustid.	Større højde understøtter længere krystalvækst og højere produktionspotentiale.
Digel diameter	Bestemmer initial opladningskapacitet, smeltedybde og iltopløsningsområde.	Større digler øger produktiviteten, men gør iltkontrol mere udfordrende.
Ekstern fodringsgrænseflade	Aktiverer OCz, CCz eller flere genopladningsoperationer.	Forlænger produktionscyklusser og øger produktionen, men øger også risici for ophobning af urenheder.

Der skal skelnes mellem to forskellige debiteringsmålinger:

Indledende opladningskapacitet

Dette refererer til mængden af råmateriale, der er læsset i diglen på én gang og er direkte bestemt af diglens størrelse. Offentligt tilgængelige udstyrsspecifikationer angiver typisk kapaciteter fra 700 kg til 1300 kg.

Samlet ladekapacitet pr. ovnkampagne

Dette inkluderer flere genopladningscyklusser eller kontinuerlige fodringsoperationer under en komplet produktionskørsel. Som følge heraf kan det samlede materiale, der behandles under en ovnkampagne, være væsentligt højere end den oprindelige afgift.

For eksempel viser branchesammenligninger, der er afsløret i offentlige prospektdokumenter, at:

· Et 32-tommer termisk felt kan behandle op til 3000 kg materiale pr. ovnkampagne.

· Et 36-tommer termisk felt kan behandle op til 3500 kg materiale pr. ovnkampagne.

Disse værdier repræsenterer den samlede produktion under en hel driftscyklus snarere end diglens engangslastekapacitet.

2.2 SiC PVT krystalvækstovne

Skalering af siliciumcarbid (SiC) PVT krystalvækstovne er betydeligt mere udfordrende end at forstørre konventionelle silicium CZ-systemer.

I modsætning til Czochralski-processen dyrkes SiC-krystaller ikke fra en smeltet fase. I stedet er Physical Vapor Transport (PVT) afhængig af sublimering af SiC-kildepulver ved ekstremt høje temperaturer. De genererede damptyper transporteres langs en aksial temperaturgradient og krystalliseres efterfølgende på en relativt køligere SiC podekrystal.

En undersøgelse offentliggjort af Royal Society of Chemistry (RSC, 2026) om 150 mm SiC PVT krystalvækst beskriver det termiske system som bestående af fem primære komponenter:

· Termisk isoleringsfilt

· Grafitdigel

· SiC frøkrystal

· SiC kildemateriale

· Modstandsvarmer

Under krystalvækst sublimerer kildepulveret under høj temperatur og producerer dampfasearter, der migrerer opad under temperaturgradienten, før de aflejres på podekrystallen med lavere temperatur for at danne en enkelt krystal.

Consequently, increasing the size of a SiC PVT furnace is not simply a matter of achieving higher temperatures. De primære tekniske udfordringer omfatter:

en. Opretholdelse af en tilstrækkelig aksial temperaturgradienttil kontinuerligt at drive sublimation-transport-krystallisationsprocessen.

b. Minimering af radiale temperaturgradienterfor at reducere termisk stress, forhindre krystalrevner og undertrykke polytype-transformation.

c. Bevarelse af termisk feltstabilitetgennem hele vækstprocessen, efterhånden som kildepulveret gradvist forbruges.

d. Opretholdelse af en kontrollerbar krystalvækstgrænsefladeunder overgangen til 8-tommer og fremtidig 12-tommer SiC-waferproduktion.

Sammenlignet med siliciumkrystalvækst skal det termiske felt i SiC PVT-systemer give betydeligt højere temperaturstabilitet og mere præcis termisk kontrol, hvilket gør termisk feltdesign til en af de mest kritiske teknologier til produktion af SiC-krystal med stor diameter.

3. Kritisk kobling mellem udstyrsdesign og termisk feltydelse

Samspillet mellem ovnkonfiguration, termisk feltdesign, krystalkvalitet og fremstillingsomkostninger kan opsummeres som følger:

Udstyr / Proces Variabel	Termisk feltrespons	Crystal Quality Response	Omkostningspåvirkning
Større ovnstørrelse	Højere termisk inerti og længere gasstrømningsveje	Sværere at opretholde radial temperaturensartethed	Højere produktionskapacitet men øgede idriftsættelsesomkostninger
Større termisk felt	Forbedret termisk isolering med reduceret varmetab	Mere udfordrende kontrol med ilt og kulstofurenheder	Lavere afskrivningsomkostninger pr. wafer, men højere omkostninger til termisk feltkomponent
Større digel	Øget smeltevolumen og større iltopløsning fra digelvægge	Højere risiko for iltkoncentrationsudsving og resistivitetsvariation	Større ladekapacitet og reducerede produktionsomkostninger pr. kilogram
Dybere varmeskjoldposition	Forbedret krystalkøling og øget aksial temperaturgradient (G)	Højere trækhastighedspotentiale, men øget risiko for grænsefladeustabilitet	Forbedret produktivitet, samtidig med at det kræver strengere kontrol med krystalbrud
Øget argonflowhastighed	Stærkere fjernelse af urenheder og forbedret konvektiv varmeoverførsel	Lavere ilt- og kulstofkoncentrationer men potentielt større temperaturudsving	Øget argonforbrug og højere krav til vakuumpumpning
Reduceret ovntryk	Forbedret fordampning og fjernelse af flygtige arter	Modificerede aflejrings- og tilbagediffusionsmekanismer	Højere krav til udstødningssystemets ydeevne og tætningspålidelighed
Højere trækhastighed	Øget latent varmeafgivelse kræver stærkere kølekapacitet	Større V/G variation og højere dislokationsrisiko	Højere gennemløb med potentiel reduktion i produktionsudbytte
Multi-Zone varmestyring	Forbedret temperaturfeltstyrbarhed	Bedre optimering af krystalgrænsefladeform og ilttransport	Øget udstyrskompleksitet og idriftsættelsesomkostninger
Magnetisk felt / CCz teknologi	Mere stabil smeltekonvektion og kontinuerlig fodring	Forbedret kontrol med lavt iltindhold og ensartethed af resistivitet	Højere kapitalinvestering samtidig med, at avanceret siliciumproduktion af N-type muliggøres
Multi-Zone SiC termisk felt	Uafhængig optimering af aksial drivkraft og radial temperaturensartethed	Reduceret polytypeovergang, dislokationstæthed og krystalrevner	Højere krystaludbytte med øget kontrolsystemkompleksitet

Den kontinuerlige udvikling af krystalvækstudstyr viser, at det termiske felt ikke længere blot er en passiv strukturel enhed. I stedet er det blevet til et integreret proceskontrolsystem, der samtidig styrer varmeoverførsel, væskedynamik, massetransport, urenhedsfordeling og krystalkvalitet.

Efterhånden som waferdiametrene fortsætter med at stige, og halvledermaterialer bliver mere avancerede, vil fremtidige termiske feltsystemer i stigende grad stole på digital simulering, multifysisk optimering, intelligent temperaturkontrol og tilpasset kulstof-grafit-komponentdesign for at opnå højere produktivitet, lavere defekttætheder og forbedret produktionseffektivitet.

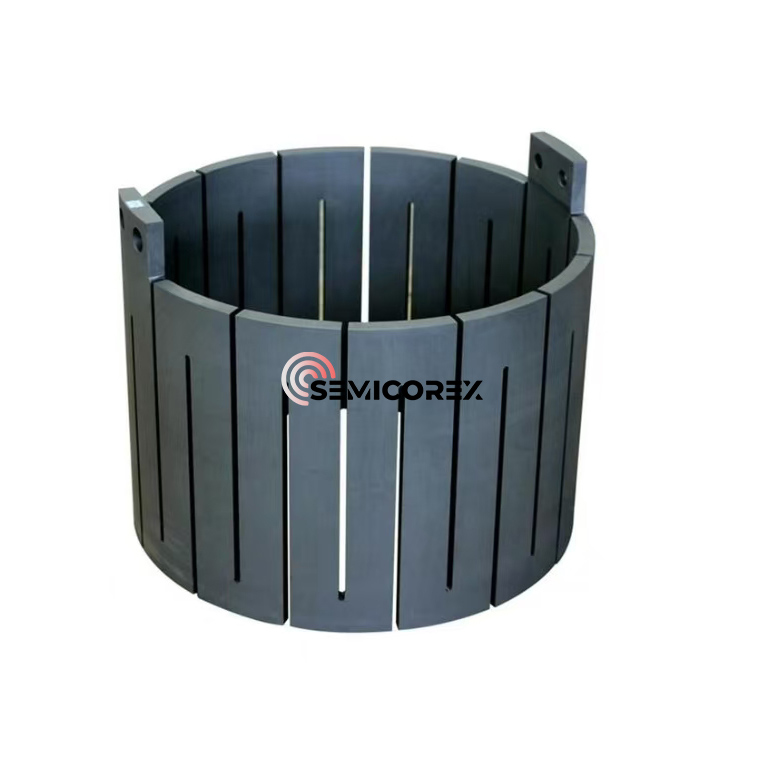

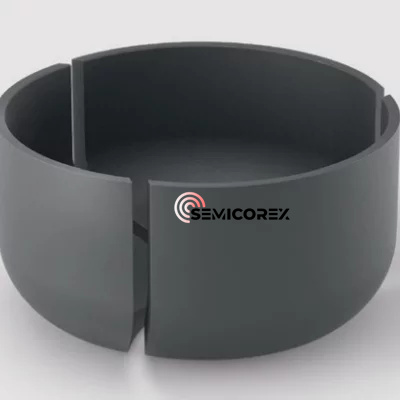

Semicorex leverer en omfattende portefølje af højtydendegrafitogkvartskomponenter til avancerede termiske feltsystemer, der anvendes i silicium- og SiC-krystalvækstapplikationer. Vores produkter er konstrueret til at levere overlegen termisk stabilitet, forlænget levetid og enestående proceskonsistens. For skræddersyede løsninger eller yderligere tekniske oplysninger er du velkommen til at kontakte vores ingeniørteam.
