Forskelle mellem vakuum patroner og elektrostatiske patroner

Som de uundværlige kerneled i halvlederfremstilling har stabiliteten og præcisionen af ​​waferholdeteknologi direkte indflydelse på chipproduktionseffektiviteten og den færdige enheds kvalitet. Vakuum patroner og elektrostatiske patroner er de to mainstream waferholdeløsninger til halvlederfremstilling. Selvom begge hører til wafer-patroner, adskiller de sig meget i struktur, ydeevnekarakteristika og anvendelige scenarier.

1. Forskellige arbejdsprincipper

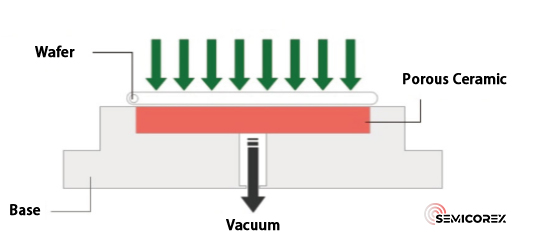

Vakuum patronerstole på undertryk for at holde wafere på plads. Luft udtages via rørledninger forbundet til en vakuumpumpe, der danner negativt tryk under waferen for at fastgøre wafers eller substrater til patronens overflade. Chucks base er præcisionsbearbejdet af keramik eller metal, og dens adsorptionsoverflade består af en porøs keramisk plade monteret i en forsænkning på basen, med dens periferi bundet og forseglet til basen.  Forbundet til en vakuumpumpe gennem interne mikroporøse kanaler i den keramiske plade, genererer patronen en vakuumzone langt under atmosfærisk tryk og sikrer dermed waferen tæt.

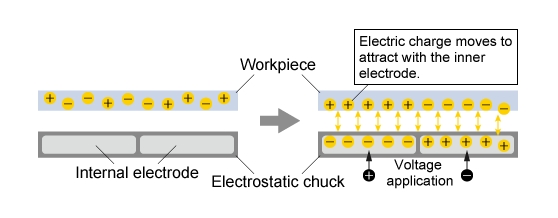

Elektrostatiske patroner vedtager en kernestruktur med elektroder indlejret i en metalbase, dækket af et højtydende keramisk dielektrisk lag. De genererer et elektrostatisk felt på deres overflade for at inducere elektriske ladninger på arbejdsemner, hvilket skaber elektrostatisk tiltrækning til at klemme wafers eller substrater. Når der påføres spænding, dannes et stærkt elektrostatisk felt mellem elektroderne, keramisk dielektrisk ogoblat, der leverer en holdekraft på flere tusinde til titusindvis af Pascals til stabil waferfiksering.

2. Forskellige præstationsfordele

Vakuum patroner er kompatible med wafere af forskellige dimensioner og forskellige proces arbejdsgange, hvilket giver stabil fiksering af wafere under forarbejdning. Sammenlignet med elektrostatiske patroner har de lave fremstillings- og vedligeholdelsesomkostninger på grund af deres relativt enkle indvendige strukturer.

Men når wafere gennemgår processer, der kræver drift i et vakuum- eller lavtryksmiljø, såsom kemisk dampaflejring, kan vakuumpatroner, der er afhængige af trykforskelle, ikke opfylde proceskravene. Ydermere, når wafere holdes på plads af vakuumpatroner, kan lufttrykket forårsage, at waferen deformeres, hvilket resulterer i et tilbageslag efter forarbejdning. Dette kan resultere i en bølget overflade, dårlig planhed og reduceret bearbejdningsnøjagtighed på den behandlede wafer.

Elektrostatiske patronerAnvend kontaktløs adsorption, hvilket giver en ensartet, jævnt fordelt klemkraft. Dette forhindrer effektivt wafer vridning, forvrængning og beskadigelse, og bevarer fremragende fladhed for højere bearbejdningsnøjagtighed. Udstyret med helium bagsidekøling for ensartet temperaturfordeling, elektrostatiske patroner understøtter nøjagtig wafer temperaturregulering.

På den negative side har elektrostatiske patroner komplekse strukturer med ekstremt strenge standarder for overfladefladhed, glathed og mikrostrukturer i mikronskala. Præcision på mikronniveau for mikrofunktioner skaber høje tekniske barrierer i råmaterialeformulering, sintring og overfladebehandling. Temperaturkontrol er fortsat en kerneteknisk udfordring; aluminiumnitrid (AlN) dielektriske ESC'er til forbedret varmeafledning involverer endnu mere komplicerede produktionsprocesser. Strenge multidimensionelle tekniske krav driver produktprisen op, og regelmæssig inspektion og vedligeholdelse af elektrostatiske systemer er obligatorisk for at garantere stabil drift.

3. Forskellige hovedanvendelsesfelter

Med høj fladhed, overlegen parallelitet, tæt ensartet tekstur, høj mekanisk styrke, ensartet luftgennemtrængelighed og let rekonditionering bruges vakuumpatroner til at fiksere og transportere flade, godt forseglede emner såsom metalplader og plastikunderlag. Inden for halvlederfremstilling betjener de waferfortynding, terninger, slibning, rengøring og andre waferbehandlingsprocesser, hvilket effektivt løser almindelige problemer, herunder waferindrykninger, elektrostatisk nedbrydning af chips og partikelforurening.

Elektrostatiske patroner er designet til flade, ikke-ledende emner og er ultra-rene wafer-bærere dedikeret til vakuum- og plasmamiljøer. De anvendes bredt i plasma- og vakuumhalvlederprocesser, herunder tørætsning, PECVD, termisk CVD, fysisk dampaflejring (PVD), ionimplantation og ekstrem ultraviolet litografi (EUVL).
