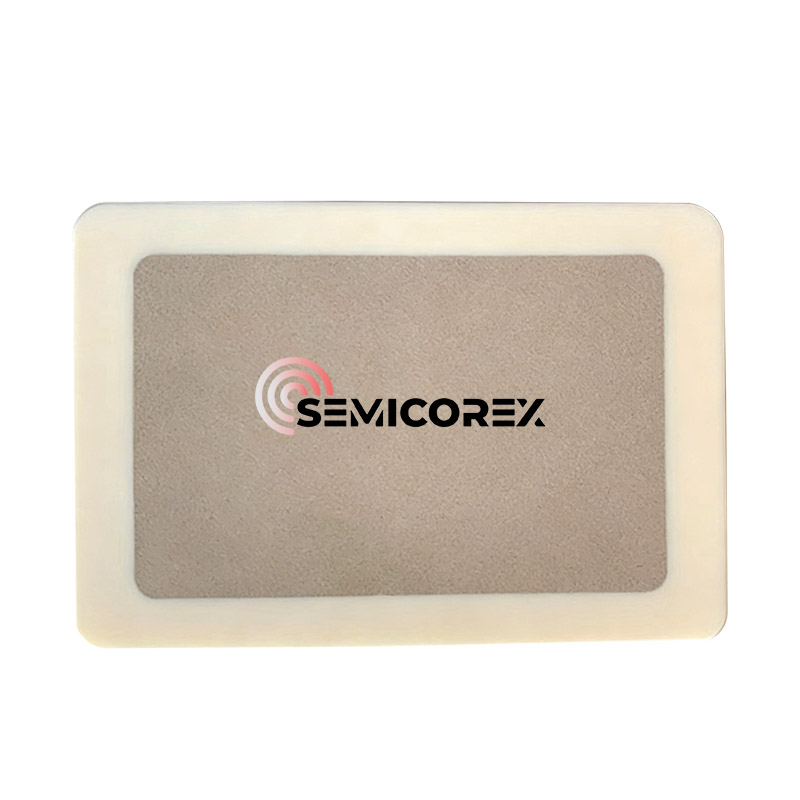

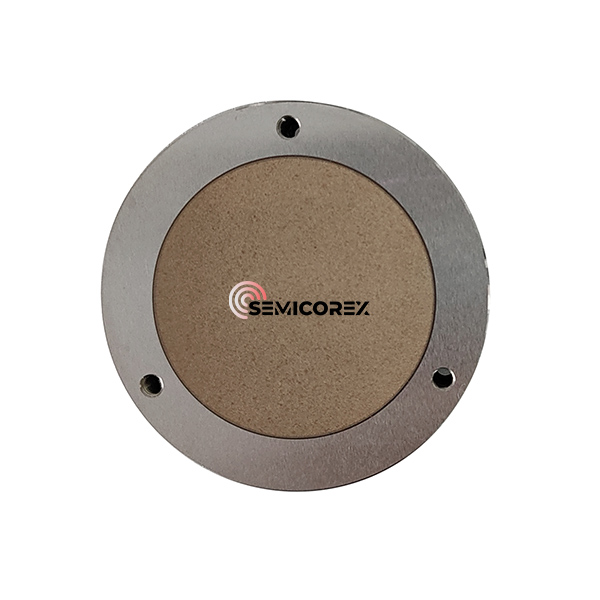

Porøs alumina vakuum chuck

Semicorex Porous Alumina Vacuum Chuck er bæreplatformen til at fikse produkterne ved hjælp af vakuumsugeprincippet, dens del af overføringsvakuum er typisk Alumina porøs keramisk plade. Den porøse keramiske plade er indbygget i det forsænkede hul i bunden, dens omkreds er bundet og forseglet til bunden, og bunden er bearbejdet af de tætte keramiske eller metalmaterialer. Under minustrykket i arbejdsmiljøet er patronen forbundet til vakuumpumpen gennem den porøse struktur inde i den keramiske plade for at trække luft, hvilket gør, at området under waferen danner et vakuumområde, som er meget lavere end det eksterne atmosfæriske tryk. Under påvirkning af den stærke trykforskel er waferen solidt fastgjort til overfladen af ​​patronen. Typisk, jo højere vakuumgraden er under waferen, desto tættere er adhæsionen mellem patronen og emnet, og jo stærkere er adsorptionskraften.

I halvleder- og mikroelektronikindustrien er præcision ikke kun et krav – det er standarden. Den porøse alumina-vakuumpatron (også kendt som en keramisk vakuumpatron) er en kritisk komponent designet til at give ensartet, ikke-skærende sugning til sarte underlag under litografi-, inspektions- og terningsprocesser.

Hvad er en Porøs Alumina Vacuum Chuck?

I modsætning til traditionelle metalpatroner, der bruger bearbejdede riller til at skabe sugning, bruger en porøs keramisk borepatron en specialiseret mikroskopisk porestruktur. Dette gør det muligt at fordele vakuumtrykket jævnt over hele overfladen af ​​emnet, hvilket forhindrer "fordybning" eller deformation, der ofte ses med rillede designs.

Nøgle tekniske specifikationer

For at forstå ydeevnen af ​​disse komponenter ser vi på materialeegenskaberne af højrent Al2O3:

Hvorfor vælge porøs aluminiumoxid frem for traditionelle materialer?

1. Overlegen fladhed og ensartethed

Den mikroskopiske porestruktur sikrer, at vakuumkraften påføres 100 % af kontaktområdet. Ifølge industridata reducerer ensartet sug waferspændingen med op til 40 % sammenlignet med traditionelle rillede rustfri stålpatroner.

2. Høj termisk stabilitet

Aluminiumoxidkeramik har en lav termisk udvidelseskoefficient (CTE). Ved højtemperaturbehandling eller laserbaseret inspektion bevarer patronen sine dimensioner, hvilket sikrer, at fokusdybden forbliver konstant.

3. ESD og kontamineringskontrol

Højrent aluminiumoxid er kemisk inert og naturligt modstandsdygtigt over for korrosion. Desuden kan specialiserede "sort aluminiumoxid" eller antistatiske belægninger påføres for at forhindre elektrostatisk afladning (ESD), som er ansvarlig for næsten 25 % af halvlederudbyttetabet i nogle miljøer.

Primære applikationer i højteknologisk fremstilling

Semiconductor Wafer Processing

Den primære anvendelse er i fotolitografi og wafer-probing. Den ekstreme fladhed (<2μm) sikrer, at waferen forbliver inden for den snævre dybdeskarphed af avancerede optiske systemer.

Tyndfilms solcelleproduktion

For fleksible eller ekstremt tynde underlag kan traditionelle vakuumkanaler forårsage fysisk skade. Den "åndbare" overflade af den porøse keramik fungerer som en blid luftpude eller sugeplade, der beskytter skrøbelige lag.

Optisk linseslibning

Porøs aluminiumoxid bruges til at holde linser under præcisionsslibning, hvor enhver vibration eller ujævnt tryk ville resultere i optiske aberrationer.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan rengør du en porøs alumina-vakuumpatron?

A: Rengøring er afgørende for at opretholde sugeevnen. Vi anbefaler at bruge ultralydsrensning i deioniseret vand eller specialiserede opløsningsmidler. Fordi aluminiumoxid er kemisk stabilt, kan det modstå de fleste sure eller basiske rengøringsmidler. Sørg for, at patronen er bagt tør for at fjerne fugt fra porerne.

Q2: Kan porestørrelsen tilpasses til specifikke substrater?

A: Ja. Mindre porer (ca. 10μm - 20μm) er bedre til ultratynde film for at forhindre "gennemtrængning", mens større porer giver højere luftstrøm for tungere eller mere porøse emner.

Q3: Hvad er den maksimale driftstemperatur?

A: Mens selve keramikken kan modstå temperaturer, der overstiger 1500 ℃, er vakuumpatronsamlingen (inklusive tætninger og huse) typisk vurderet til op til 250 ℃ til 400 ℃ afhængigt af bindingsmetoden.
