TAC Coated Crucible i SIC -krystalvækst

I de senere år,Tac coatedCrucibles er blevet en vigtig teknisk opløsning som reaktionsfartøjer i vækstprocessen for siliciumcarbid (SIC) krystaller. TAC -materialer er blevet nøglematerialer inden for siliciumcarbidkrystallvækst på grund af deres fremragende kemiske korrosionsmodstand og høje temperaturstabilitet. Sammenlignet med traditionelle grafit -korsler giver TAC -coatede digler et mere stabilt vækstmiljø, reducerer virkningen af ​​grafitkorrosion, udvider digets levetid og undgår effektivt fænomenet kulstofindpakning og reducerer derved tætheden af ​​mikrotubes.

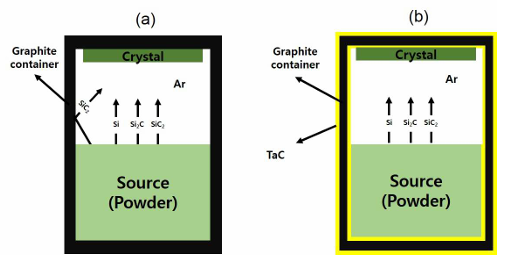

 Fig.1 SIC -krystalvækst

Fordele og eksperimentel analyse af tac-coatede digler

I denne undersøgelse sammenlignede vi væksten af ​​siliciumcarbidkrystaller under anvendelse af traditionelle grafit -korsler og grafitkruksler belagt med TAC. Resultaterne viste, at tac-coatede korsler markant forbedrer kvaliteten af ​​krystallerne.

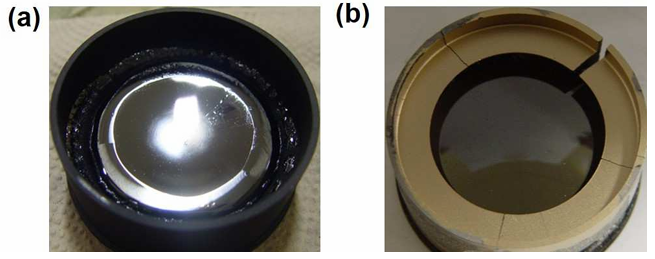

Fig.2 OM Billede af SIC INGOT dyrket med PVT -metoden

Figur 2 illustrerer, at siliciumcarbidkrystaller, der er dyrket i traditionelle grafit-korsler, viser en konkav grænseflade, mens de dyrkede i tac-coatede digler udviser en konveks grænseflade. Som det ses i figur 3, udtales kanten polykrystallinsk fænomen endvidere i krystaller, der dyrkes ved hjælp af traditionelle grafitmuller, hvorimod brugen af ​​tac-coatede crucibles effektivt mindsker dette problem.

Analysen indikerer, atTAC -belægninghæver temperaturen ved kanten af ​​digelen og reducerer derved væksthastigheden for krystaller i dette område. Derudover forhindrer TAC -belægningen direkte kontakt mellem grafit -sidevæggen og krystallen, hvilket hjælper med at afbøde nucleation. Disse faktorer reducerer kollektivt sandsynligheden for, at polykrystallinitet forekommer ved kanterne af krystallen.

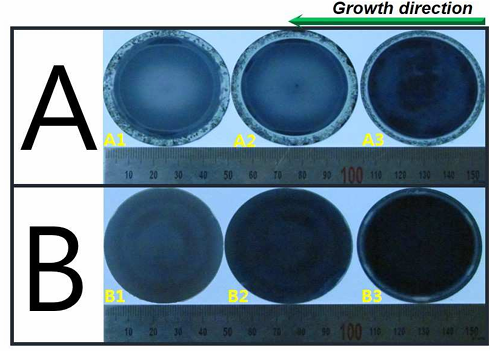

Fig.3 OM -billeder af skiver i forskellige vækststadier

Desuden dyrkes siliciumcarbidkrystallerne iTac-coatedCrucibles udviste næsten ingen kulstofindkapsling, en almindelig årsag til mikropipefejl. Som et resultat demonstrerer disse krystaller en signifikant reduktion i mikropipe -defektdensitet. Resultater af korrosionstest, der er præsenteret i figur 4, bekræfter, at krystaller, der er dyrket i tac-coatede digler, næsten ikke har nogen mikropipefejl.

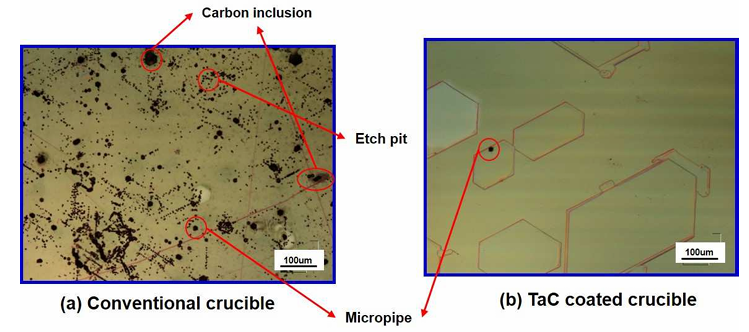

Fig.4 OM -billede efter Koh -ætsning

Forbedring af krystalkvalitet og urenhedskontrol

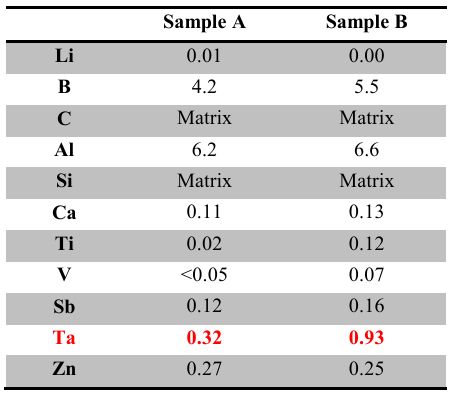

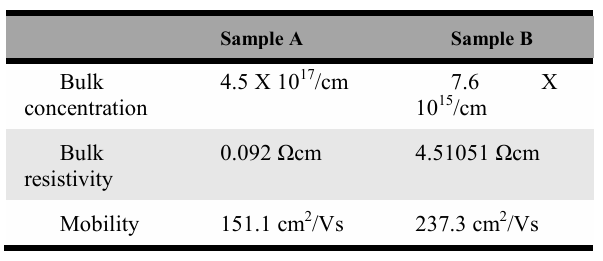

Gennem GDMS- og Hall -tests af krystaller fandt undersøgelsen, at TA -indholdet i krystalen steg lidt, når TAC -coatede crucibles blev anvendt, men TAC -belægningen begrænsede signifikant indtrængen af ​​nitrogen (N) doping i krystalen. I sammendraget kan TAC -coatede korsler dyrke siliciumcarbidkrystaller med højere kvalitet, især ved reduktion af defektdensitet (især mikrotubes og carbonindkapsling) og kontrol af nitrogendopingkoncentration.

Semicorex tilbyder høj kvalitetTAC-coated grafit Crucibletil SIC -krystalvækst. Hvis du har nogen forespørgsler eller har brug for yderligere detaljer, så tøv ikke med at komme i kontakt med os.

Kontakt telefon # +86-13567891907

E -mail: sales@semicorex.com
