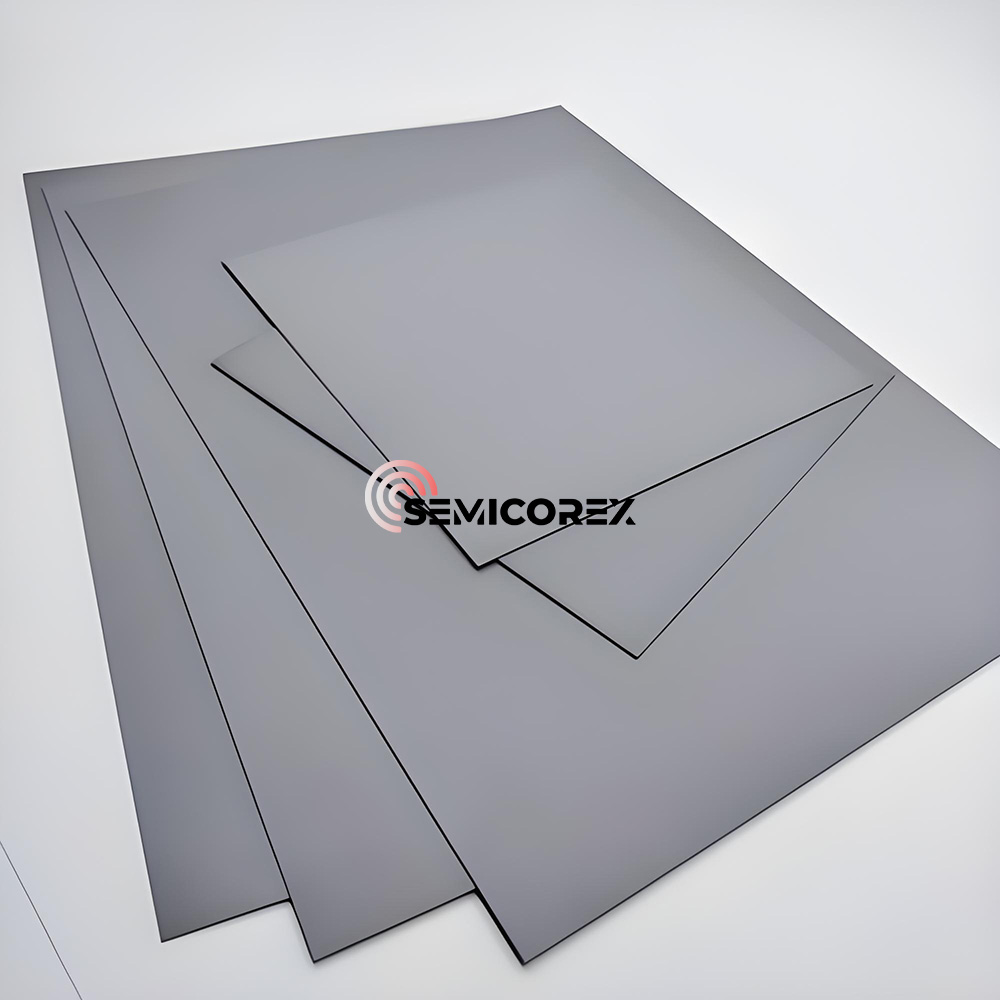

Siliciumnitrid keramiske underlag

Siliciumnitrid keramikSubstrat er et højtydende keramisk underlag fremstillet af siliciumnitrid (Si₃n₄) som kernemateriale. Dens hovedkomponenter er silicium (Si) og nitrogen (N) elementer, som er kemisk bundet til dannelse af si₃n₄. Under fremstillingsprocessen tilsættes en lille mængde sintringshjælpemidler, såsom aluminiumoxid (al₂o₃) eller yttriumoxid (y₂o₃), for at hjælpe materialet med at danne en tæt og ensartet mikrostruktur ved høje temperaturer.

Den interne krystalstruktur af siliciumnitrid-keramiske substrater er primært ß-fase, med sammenlåsende korn, der danner et stabilt honningkage-netværk. Dette unikke arrangement giver høj mekanisk styrke og fremragende termisk stødmodstand mod materialet. Den tætte struktur, opnået gennem sintring med høj temperatur, resulterer i fremragende termisk ledningsevne, styrke, varmemodstand og korrosionsbestandighed. Det er vidt brugt i elektronik, strømudstyr og rumfart, der typisk tjener som en varmeafledningsplatform eller isolerende understøttelseskomponent til elektroniske komponenter.

Siliciumnitrider tillid til som et keramisk underlag, fordi det imødekommer de voksende krav til termisk kontrol og strukturel pålidelighed i kompakte elektroniske enheder med høj effekt. Når enhedstætheden øges, kæmper traditionelle underlag for at tackle termisk stress og mekaniske belastninger.

Siliciumnitridsubstrater opretholder mekanisk stabilitet, selv under hurtig termisk cykling. Dette gør dem ideelle til IGBT'er, strømmoduler og bilinverterkredsløb, hvor strømafledning er høj og fiasko er uacceptabel.

Det foretrækkes også i RF-applikationer, hvor substrater skal understøtte fine linjekredsløb og opretholde en stabil dielektrisk konstant-en balance mellem elektriske og termiske egenskaber, der er vanskelige at finde i traditionelle materialer.

Siliciumnitridsubstrategenskaber

1. termisk ledningsevne

Med en termisk ledningsevne på ca. 80–90 W/(M · K) overgår siliciumnitridsubstrater aluminiumoxid -keramik i varmeafledning. For eksempel kan siliciumnitridsubstrater i elektriske køretøjsmoduler reducere chip -temperaturer med over 30%og derved forbedre effektiviteten og pålideligheden.

2. mekanisk styrke

Dens tre-punkts bøjningsstyrke kan overstige 800 MPa, cirka tre gange den af ​​aluminiumoxid-keramik. Tests har vist, at et 0,32 mm tykt substrat kan modstå et tryk på 400 N uden at revne.

3. termisk stabilitet

Dets stabile driftsområde er -50 ° C til 800 ° C, og dens termiske ekspansionskoefficient er så lav som 3,2 × 10⁻⁶/° C, hvilket gør det godt matchede med halvledermaterialer. F.eks. I en højhastighedstogtraktion reducerede inverteren, skift til et siliciumnitridubstrat, svigthastigheden på grund af hurtige temperaturændringer med 67%.

4. isoleringsydelse

Ved stuetemperatur er dens volumenresistivitet større end 10¹⁴ ω · cm, og dens dielektriske nedbrydningsstyrke er 20 kV/mm, hvilket fuldt ud opfylder isoleringskravene i højspændings IGBT-moduler.

Semicorex tilbyder høj kvalitetSiliciumnitrid keramiske produkteri halvleder. Hvis du har nogen forespørgsler eller har brug for yderligere detaljer, så tøv ikke med at komme i kontakt med os.
