Hvad er ringe i ætsning

2025-10-11

Ved chipfremstilling er fotolitografi og ætsning to tæt forbundne trin. Fotolitografi går forud for ætsning, hvor kredsløbsmønsteret fremkaldes på waferen ved hjælp af fotoresist. Ætsning fjerner derefter filmlagene, der ikke er dækket af fotoresisten, afslutter overførslen af ​​mønsteret fra masken til waferen og forbereder til efterfølgende trin som ionimplantation.


Ætseringe baseret på kundernes behov. Hvis du har spørgsmål eller brug for yderligere detaljer, så tøv ikke med at kontakte os.


Tørætsning, også kendt som plasmaætsning, er den dominerende metode inden for halvlederætsning. Plasmaætsere er bredt klassificeret i to kategorier baseret på deres plasmagenererings- og kontrolteknologier: kapacitivt koblet plasma (CCP) ætsning og induktivt koblet plasma (ICP) ætsning. CCP-ætsere bruges primært til ætsning af dielektriske materialer, mens ICP-ætsere primært bruges til ætsning af silicium og metaller og er også kendt som lederætsere. Dielektriske ætsere målretter mod dielektriske materialer såsom siliciumoxid, siliciumnitrid og hafniumdioxid, mens lederætsere målretter mod siliciummaterialer (enkeltkrystal silicium, polykrystallinsk silicium og silicid osv.) og metalmaterialer (aluminium, wolfram osv.).

I ætseprocessen vil vi primært bruge to typer ringe: fokusringe og skjoldringe.


Fokus ring


På grund af plasmas kanteffekt er tætheden højere i midten og lavere ved kanterne. Fokusringen genererer gennem sin ringformede form og materialeegenskaberne af CVD SiC et specifikt elektrisk felt. Dette felt leder og begrænser de ladede partikler (ioner og elektroner) i plasmaet til waferoverfladen, især ved kanten. Dette hæver effektivt plasmatætheden ved kanten og bringer den tættere på den i midten. Dette forbedrer markant ætsningens ensartethed på tværs af waferen, reducerer kantskader og øger udbyttet.

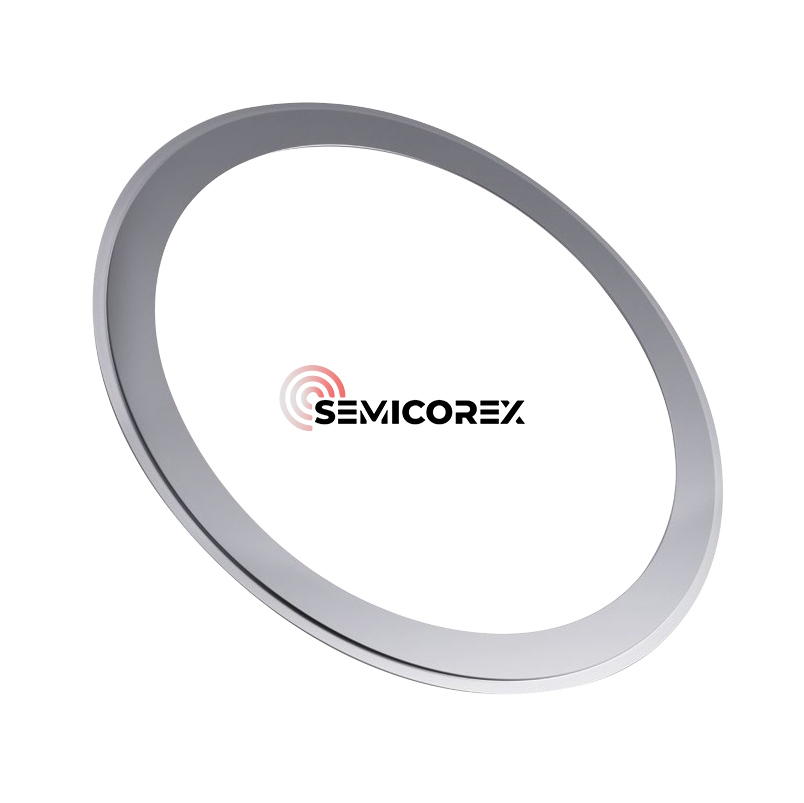

Skjoldring


Typisk placeret uden for elektroden, dens primære funktion er at blokere plasmaoverløb. Afhængigt af strukturen kan den også fungere som en del af elektroden. Almindelige materialer omfatter CVD SiC eller enkeltkrystal silicium.





Semicorex tilbyder høj kvalitetCVD SiCogogÆtseringe baseret på kundernes behov. Hvis du har spørgsmål eller brug for yderligere detaljer, så tøv ikke med at kontakte os.
