Hvad er wafer bonding-teknologi?

Waferbonding er en afgørende vigtig teknologi i halvlederfremstilling. Den bruger fysiske eller kemiske metoder til at binde to glatte og rene wafere sammen for at opnå specifikke funktioner eller hjælpe med halvlederfremstillingsprocessen.   Det er en teknologi til at fremme udviklingen af ​​halvlederteknologi hen imod høj ydeevne, miniaturisering og integration, og den er meget udbredt til fremstilling af mikroelektromekaniske systemer (MEMS), nanoelektromekaniske systemer (NEMS), mikroelektronik og optoelektronik.

Wafer bonding teknologier er kategoriseret i midlertidig bonding og permanent bonding.

Midlertidig bindinger en proces, der bruges til at reducere risici ved behandling af ultratynde wafere ved at binde den til en bæreflade før udtynding for at give mekanisk støtte (men ikke elektrisk forbindelse). Efter at den mekaniske støtte er afsluttet, kræves en afbindingsproces ved anvendelse af termiske, laser- og kemiske metoder.

Permanent bindinger en proces, der bruges i 3D-integration, MEMS, TSV og andre enhedspakningsprocesser for at danne en irreversibel mekanisk strukturbinding. Permanent binding er opdelt i følgende to kategorier baseret på, om der er et mellemlag:

1. Direkte limning uden mellemlag

1)Fusionsbindinganvendes til fremstilling af SOI-wafer, MEMS, Si-Si eller SiO₂-SiO₂-binding.

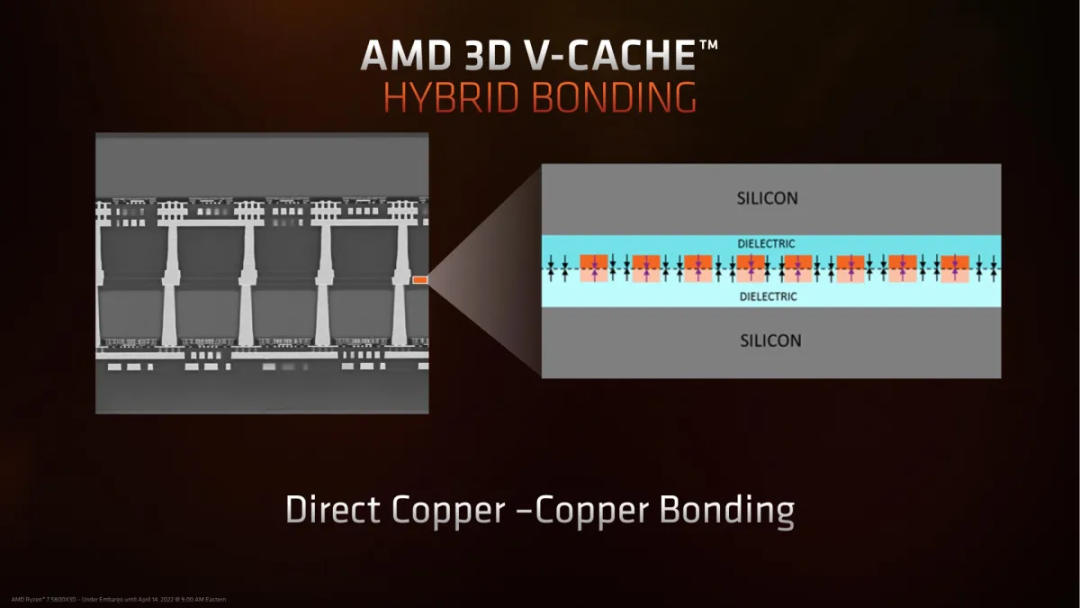

2)Hybrid bindingbruges i avancerede pakkeprocesser, såsom TSV, HBM.

2)Anodisk bindingbruges i displaypaneler og MEMS.

1. Direkte limning uden mellemlag

1)Limning af glaspastabruges i displaypaneler og MEMS.

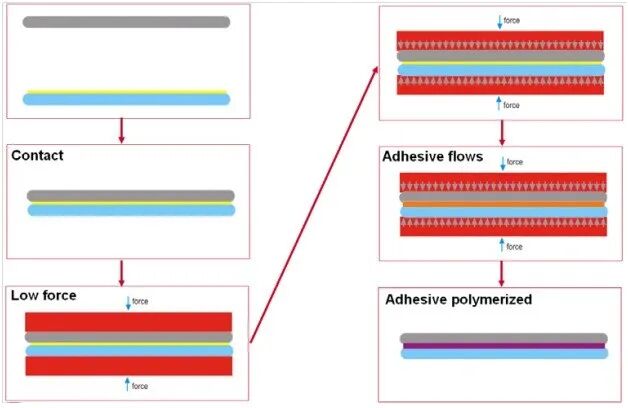

2)Klæbende limningbruges i wafer-level packaging (MLP).

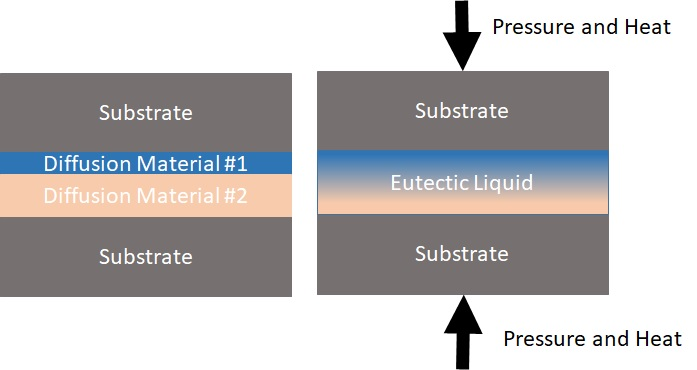

3)Eutektisk bindingbruges i MEMS-emballage og optoelektroniske enheder.

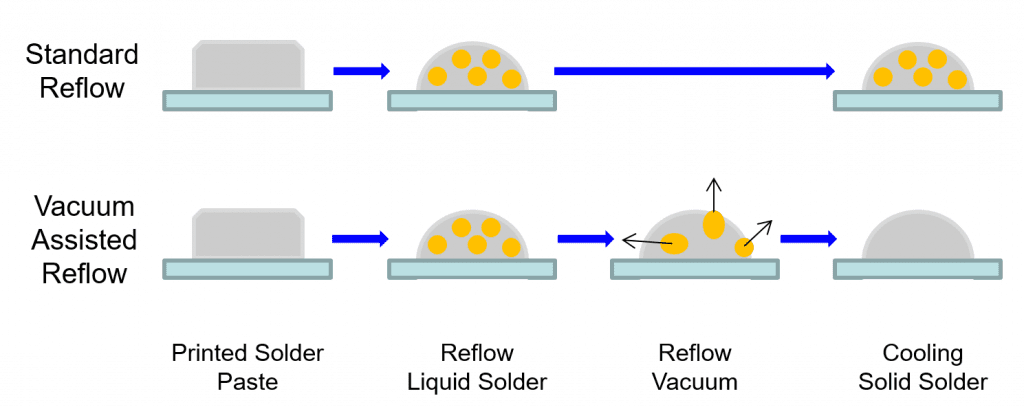

4)Reflow lodning limningbruges i WLP og mikro-bump bonding.

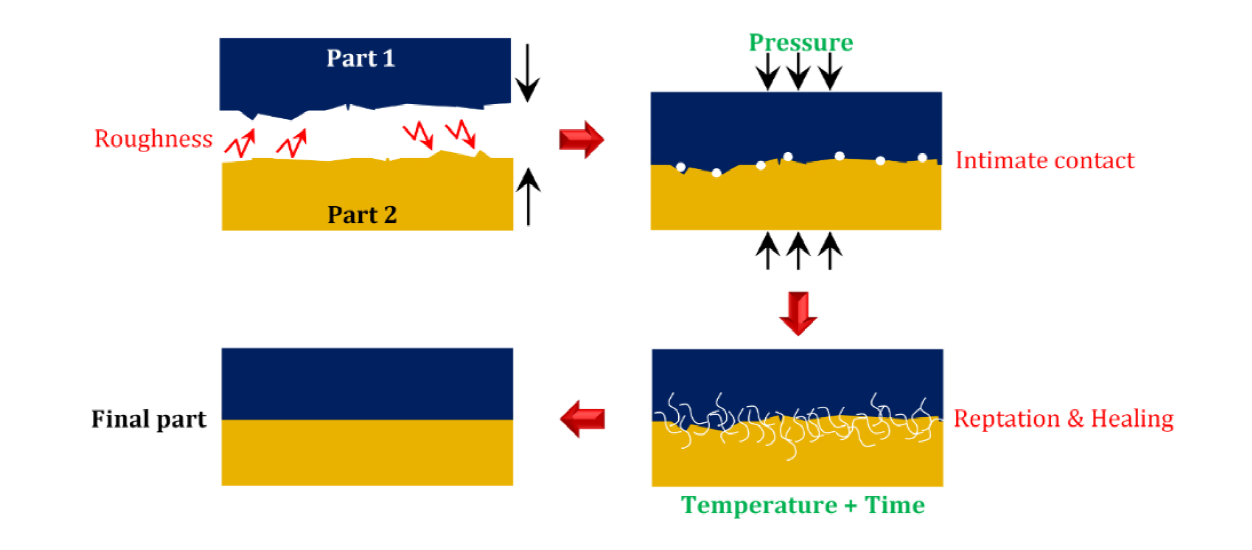

5)Metal termisk kompressionsbindingbruges i HBM stabling, COWOS, FO-WLP.
