Almindelige afbindingsmetoder

Med fremskridt inden for halvlederbehandling og stigende efterspørgsel efter elektroniske komponenter er anvendelsen af ​​ultratynde wafere (tykkelse mindre end 100 mikrometer) blevet mere og mere kritisk. Men med løbende reduktioner i wafertykkelse er wafere meget sårbare over for brud under efterfølgende processer, såsom slibning, ætsning og metallisering.

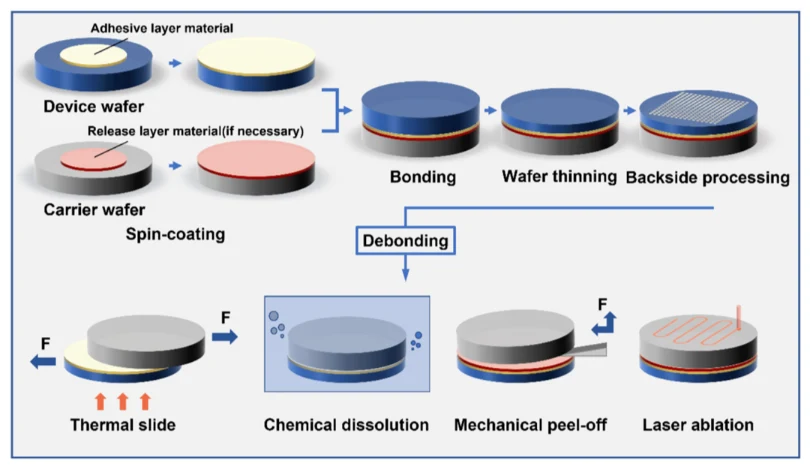

Midlertidige bindings- og afbindingsteknologier anvendes typisk for at garantere den stabile ydeevne og produktionsudbytte af halvlederenheder. Den ultratynde wafer fastgøres midlertidigt på et stift bærersubstrat, og efter bagsidebehandling adskilles de to. Denne adskillelsesproces er kendt som afbinding, som primært omfatter termisk afbinding, laserafbinding, kemisk afbinding og mekanisk afbinding.

Termisk afbinding

Termisk afbinding er en metode, der adskiller ultratynde wafere fra bærersubstrater ved opvarmning for at blødgøre og nedbryde klæbemidlet og derved miste dets klæbeevne. Det er hovedsageligt opdelt i termisk glideafbinding og termisk nedbrydningsafbinding.

Termisk glideafbinding involverer sædvanligvis opvarmning af bundne wafere til deres blødgøringstemperatur, som varierer ca. fra 190°C til 220°C. Ved denne temperatur mister klæbemidlet sin klæbeevne, og ultratynde wafere kan langsomt skubbes eller pilles af bærersubstrater af den forskydningskraft, der påføres af enheder som f.eks.vakuum patronerfor at opnå en jævn adskillelse. Under den termiske nedbrydning afbinding opvarmes bundne wafers til en højere temperatur, hvilket forårsager kemisk nedbrydning (molekylær kædespaltning) af klæbemidlet og mister fuldstændigt dets vedhæftning. Som et resultat kan bundne wafere løsnes naturligt uden nogen mekanisk kraft.

Laserafbinding

Laserafbinding er en afbindingsmetode, der udnytter laserbestråling på det klæbende lag af bundne wafere. Det klæbende lag absorberer laserenergien og genererer varme og gennemgår derved en fotolytisk reaktion. Denne tilgang muliggør adskillelse af ultratynde wafere fra bærersubstrater ved stuetemperatur eller relativt lave temperaturer.

En afgørende forudsætning for laserafbinding er imidlertid, at bæresubstratet skal være transparent for den anvendte laserbølgelængde. På denne måde kan laserenergien med succes trænge ind i bærersubstratet og effektivt absorberes af bindingslagsmaterialet. Af denne grund er valget af laserbølgelængde kritisk. Typiske bølgelængder indbefatter 248 nm og 365 nm, som bør matches til de optiske absorptionsegenskaber for bindematerialet.

Kemisk afbinding

Kemisk afbinding opnår adskillelser af bundne wafere ved at opløse det klæbende klæbelag med et dedikeret kemisk opløsningsmiddel. Denne proces kræver opløsningsmiddelmolekyler, der trænger ind i det klæbende lag for at forårsage hævelse, kædespaltning og eventuel opløsning, hvilket tillader ultratynde wafere og bærersubstrater at adskille naturligt. Derfor er der ikke behov for yderligere opvarmningsudstyr eller mekanisk kraft leveret af vakuumpatron, kemisk afbinding genererer minimal belastning på wafere.

I denne metode er bæreskiver ofte forboret for at tillade opløsningsmidlet at komme i fuld kontakt med og opløse bindingslaget. Klæbemiddeltykkelsen påvirker effektiviteten og ensartetheden af ​​opløsningsmiddelgennemtrængning og opløsning. Opløselige klæbemidler er for det meste termoplastiske eller modificerede polyimid-baserede materialer, normalt påført ved spin-coating.

Mekanisk afbinding

Mekanisk afbinding adskiller ultratynde wafere fra de midlertidige bærersubstrater udelukkende ved at påføre kontrolleret mekanisk skrælningskraft uden varme, kemiske opløsningsmidler eller lasere. Processen svarer til at pille tape af, hvor waferen forsigtigt "løftes" gennem præcisionsmekanisk betjening.
