Sammenligning af tre almindelige fokusringe

Fokusringe er præcisionsringformede dele, der typisk er installeret omkring wafer-patronen på plasmaætsningsudstyr og udsættes direkte for højenergiplasma under ætseprocessen. Deres kernefunktion er at fungere som offerdele for at sikre ensartede ætsningsresultater på tværs af hele waferoverfladen. På grund af kanteffekten forvrænges og divergerer elektriske felter skarpt ved waferkanterne, hvilket gør plasmatæthed og energi meget uoverensstemmende med waferens centrum, hvilket ødelægger ætsningens ensartethed. Fokusringe løser dette problem via tre kernemekanismer som angivet nedenfor:

1. Elektrisk feltoptimering

Fokusringe, placeret rundt om waferen, fungerer som en elektrisk feltbufferrampe for at hæve waferens fysiske og elektriske grænser. Denne indstilling udjævner plasmakappen ved waferkanten, og dirigerer ioner til at bombardere waferoverfladen i optimale vinkler, og derved sikre ensartet ætsningspræcision mellem waferkanten og midten.

2. Beskyttelsesmekanisme for kernekomponenter

Som offerdele i et ætsesystem bærer fokusringe det direkte bombardement af højenergiplasma. De kan beskytte dyre komponenter nedenunder, såsom elektrostatiske patroner, mod skader, hvilket i høj grad forlænger komponentens levetid og reducerer deres vedligeholdelsesudgifter.

3. Termisk og elektrisk matchningsvedligeholdelse

Nogle fokusringe kan lette opnåelse af ensartet varmefordeling eller dannelse af et velafstemt elektrisk felt med waferen med skræddersyet elektrisk ledningsevne og dermed skabe et ekstremt stabilt behandlingsmiljø til højpræcisionsætsning.

Sammenligning af tre meget brugte fokusringmaterialer

Kvarts, silicium og siliciumcarbid er de tre dominerende materialer til fremstilling af fokusringe. Nedenfor er en detaljeret oversigt over deres respektive styrker, ulemper og typiske anvendelser.

1. Kvartsfokusring (traditionel valgmulighed)

A. Fordele og ulemper

Quartz fokusringeudviser lave driftsomkostninger, stabil adfærd i højfrekvente felter og overlegen dielektrisk isolering i . Ikke desto mindre kan deres begrænsninger ikke ignoreres. Kvarts har lav mekanisk hårdhed, så kvartsfokusringe er tilbøjelige til at deformeres under høje temperaturforhold. De leverer også dårlig modstandsdygtighed over for ionforstøvning med en ekstrem høj korrosionshastighed, når de udsættes for fluorbaseret plasma, hvilket kan forårsage kontamineringsrisici for produktionsprocesser.

B. Egnede scenarier

Disse ringe fungerer til ikke-højbombarderede RIE-ætsere, der understøtter mellem-til-lav-ende processer ved 28nm og derover. De kan ikke opfylde strenge krav til lav forurening og lang levetid for avancerede noder.

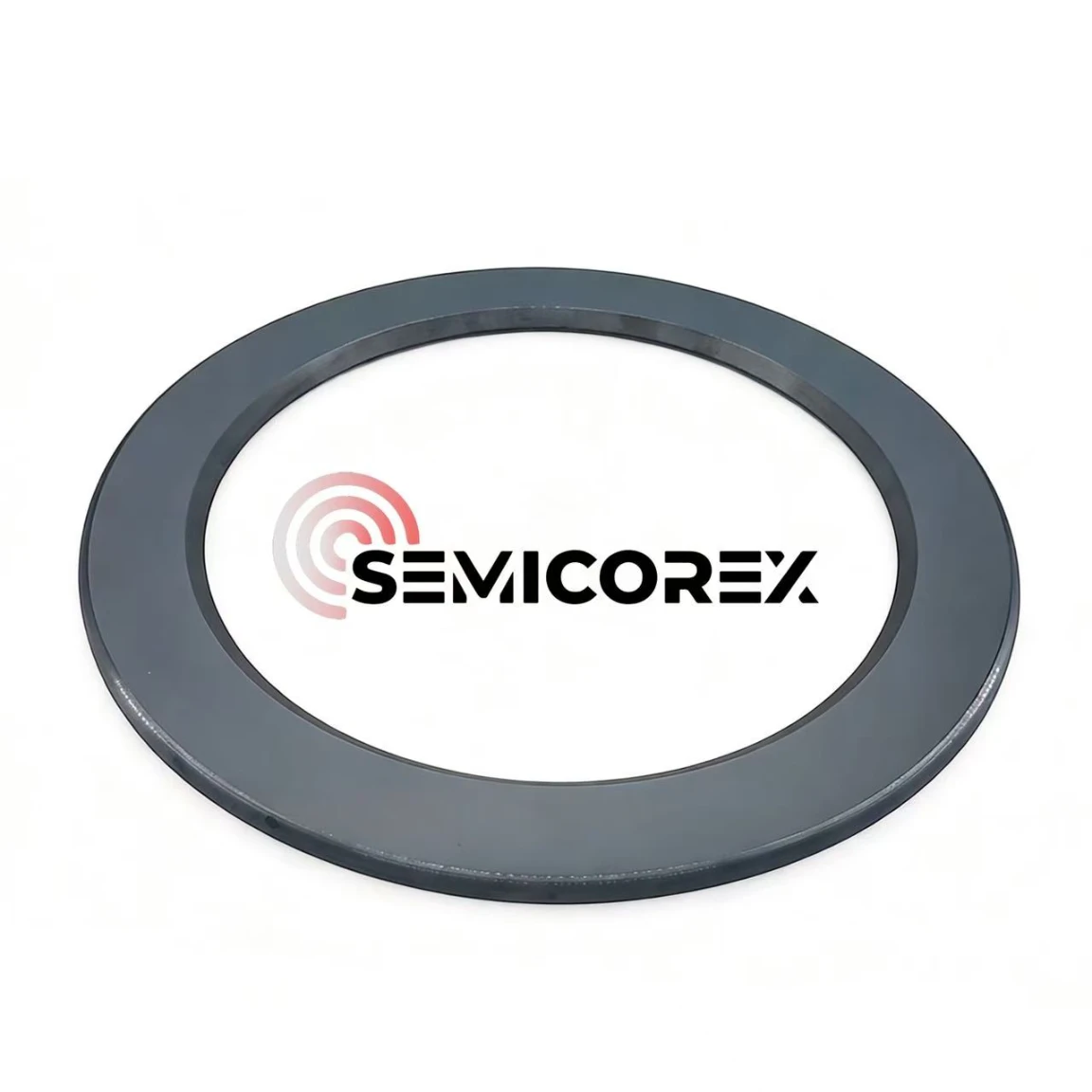

2. Silicium Fokusring

A. Fordele og ulemper

Silikone fokusringeer lavet af samme materiale som siliciumwafers, og tilbyder velafstemte termiske udvidelseskoefficienter og elektriske egenskaber. De tåler temperaturer op til 1600°C og hjælper med at opretholde en jævn plasmafordeling. Alligevel klarer silicium sig dårligt mod fluorplasmaætsning. Det genererer let flygtigt SiF₄, slides hurtigt og udløser hyppig procesdrift og uplanlagt nedetid. Hyppig udskiftning er påkrævet - monokrystallinske siliciumringe skal normalt udskiftes hver 10. til 12. dag.

B. Egnede scenarier

Siliciumringe var engang standard på tværs af halvlederætsningslinjer, men bliver gradvist erstattet af SiC-varianter. De forbliver i brug til omkostningsfølsomme forældede fremstillingsprocesser i mellem til lav ende.

3. Siliciumcarbid fokusring (Premium High-Performance Choice)

A. Fordele og ulemper

Siliciumcarbid fokusringeprale af en Mohs hårdhed på 9,5 og opretholde en bøjningsstyrke på 500 til 600 MPa selv ved 1400°C. I mellemtiden matcher deres termiske ekspansionskoefficient siliciumwafere godt og tilbyder enestående termisk stødmodstand til at modstå hurtig termisk cykling, hvilket væsentligt optimerer ætsningens ensartethed ved waferkanter. Vigtigst af alt har SiC enestående korrosionsbestandighed mod Ar, F, Cl og andre plasmakemier. Dens ætsningshastighed i fluorplasma er næsten nul. Siliciumcarbid fokusringe leverer en levetid 2-3 gange længere end siliciumversioner, hvilket i høj grad øger den samlede udstyrseffektivitet. CVD-dyrket siliciumcarbid med høj renhed når renhedsniveauer over 99,9995%, hvilket drastisk reducerer risikoen for partikel- og elementær kontaminering.

Siliciumcarbidfokusringe er dog ikke uden ulemper. I betragtning af siliciumcarbids ekstreme hårdhed kræver fremstilling af siliciumcarbidfokusringe diamantskærende værktøjer. Og deres komplekse, langvarige bearbejdningsprocedurer øger de oprindelige indkøbsomkostninger betydeligt.

B. Egnede scenarier

Siliciumcarbidfokusringe tjener som den optimale mulighed for avancerede fremstillingsprocesser, herunder sub-14nm logiske chips og 3D NAND-enheder, og står som det bedste materialevalg til fremstilling af siliciumcarbidkraftenheder.
