Monokrystallinsk silicium plant mål

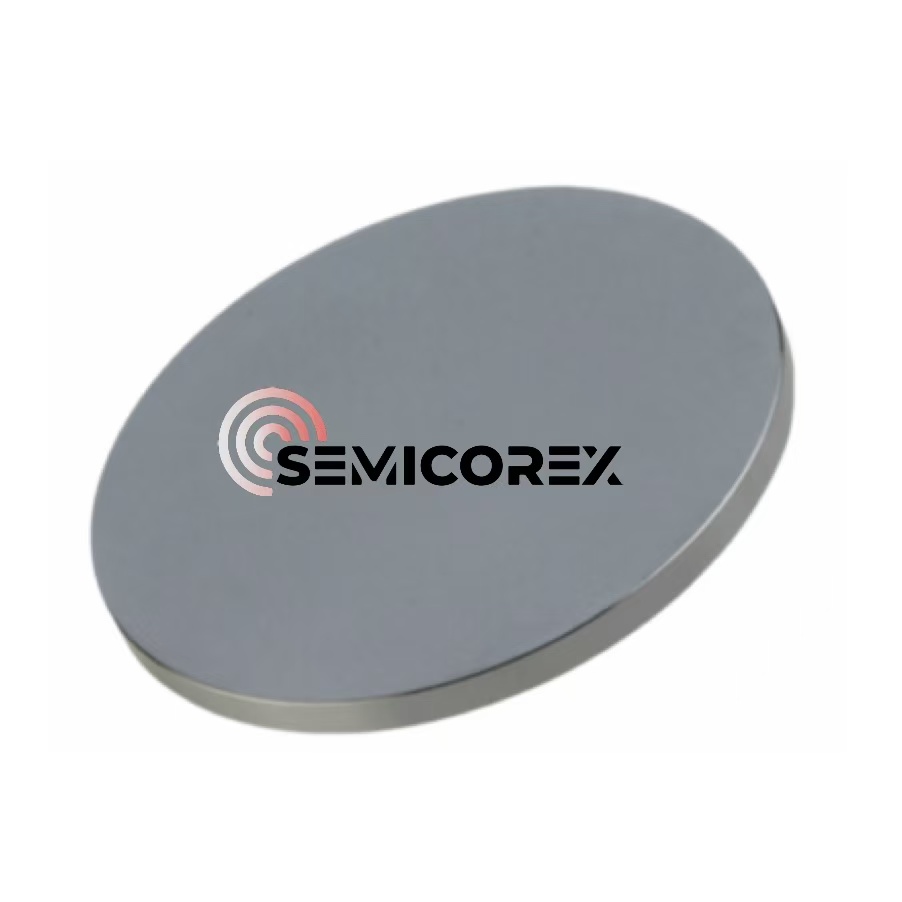

Monokrystallinsk siliciumplane mål behandles normalt af højpræcisionsskæreudstyr fra monokrystallinske siliciumbarrer fremstillet ved Czochralski-metoden. For at imødekomme diversificeringen af ​​kundernes behov, kan monokrystallinsk silicium plane mål skæres i ønskede former for dine værdsatte kunder. Den præcise slibe- og poleringsteknologi sikrer målmaterialets enestående overfladeplanhed, hvilket giver en stærk garanti for aflejring af tynde film.

Monokrystallinsk silicium planart mål placeres inde i et vakuumreaktionskammer sammen med substratet, der skal coates under filmaflejringsprocessen. Når det monokrystallinske plane siliciummål bombarderes af højenergi-ioner, sputteres siliciumatomer på overfladen af. Disse forstøvede siliciumatomer migrerer derefter og aflejres på overfladen af ​​substratet og danner til sidst en tynd siliciumfilm.

Monokrystallinsk silicium planart mål tjener som materialekilden for tyndfilmsaflejring. Alle siliciumatomer aflejret på waferoverfladen stammer fra monokrystallinske plane siliciummål. Derfor bestemmer kvaliteten af ​​det monokrystallinske plane siliciummål direkte renheden, ensartetheden og andre nøgleegenskaber af den aflejrede tynde film.

Den enestående renhedskarakteristik giver monokrystallinsk silicium plane mål med evnen til at forhindre urenheder i at forurene den tynde film. Dette forbedrer den elektriske ydeevne af halvlederenheder markant. Forbedringen af ​​tyndfilmenes ensartethed og vedhæftning drager fordel af dens meget ordnede krystalstruktur, som gør det muligt for sputterpartiklerne at migrere og aflejre sig på waferoverfladen mere regelmæssigt. Det plane strukturdesign er velegnet til forstøvningskrav med stort område og høj hastighed og er anvendeligt til produktionsscenarier i stor skala, såsom halvlederwafers og displaypaneler.
