SiC Keramisk Vacuum Chuck

Da de stræber efter Moores lov, har halvlederfabrikationsfaciliteter brug for waferholdende platforme, der kan tåle alvorlige mekaniske kræfter og forblive flade uden stød eller fald. Semicorex SiC keramisk vakuumpatron giver den perfekte løsning til at erstatte traditionelle patroner af aluminiumoxid og rustfrit stål; de vil give det nødvendige forhold mellem stivhed og vægt og vil ikke reagere kemisk, hvilket begge er afgørende for behandling af 300 mm wafers og derover.

1. Materialefordele ved brug af sintret tæt siliciumcarbid (SSiC).

Kernekomponenten i voresSiC KeramikVakuum Chuck er sintretSiliciumcarbid, et materiale defineret af dets meget stærke kovalente binding. Vores SSiC er ikke porøs eller reaktionsbundet; det er snarere sintret ved > 2000 grader Celsius for at opnå næsten teoretisk densitet (> 3,10 g/cm3) - kort sagt er det mere solidt end andre materialer, der bruges til at fremstille vakuumpatron.

Enestående mekanisk stivhed.

Young's Modulus af SSiC er cirka 420 GPa, hvilket gør den meget stivere end aluminiumoxid (ca. 380 GPa). På grund af dette høje elasticitetsmodul vil vores patroner forblive stabile under både vakuum og højhastighedsrotationsforhold og vil ikke deformeres; derfor vil vaflerne ikke "kartoffelchips" (dvs. deformeres) og vil altid skabe ensartet kontakt over hele deres overfladeareal.

Termisk stabilitet og lav CTE

I processer, der involverer højintensivt UV-lys eller friktionsinduceret varme, kan termisk ekspansion føre til overlejringsfejl. Vores SiC-patroner har en lav termisk udvidelseskoefficient (CTE) på 4,0 x 10^{-6}/K, kombineret med høj varmeledningsevne (>120W/m·K). Denne kombination gør det muligt for borepatronen at sprede varmen hurtigt og bibeholde dimensionsstabilitet under langvarige litografi- eller metrologicyklusser.

2. Præcisionsteknik og design

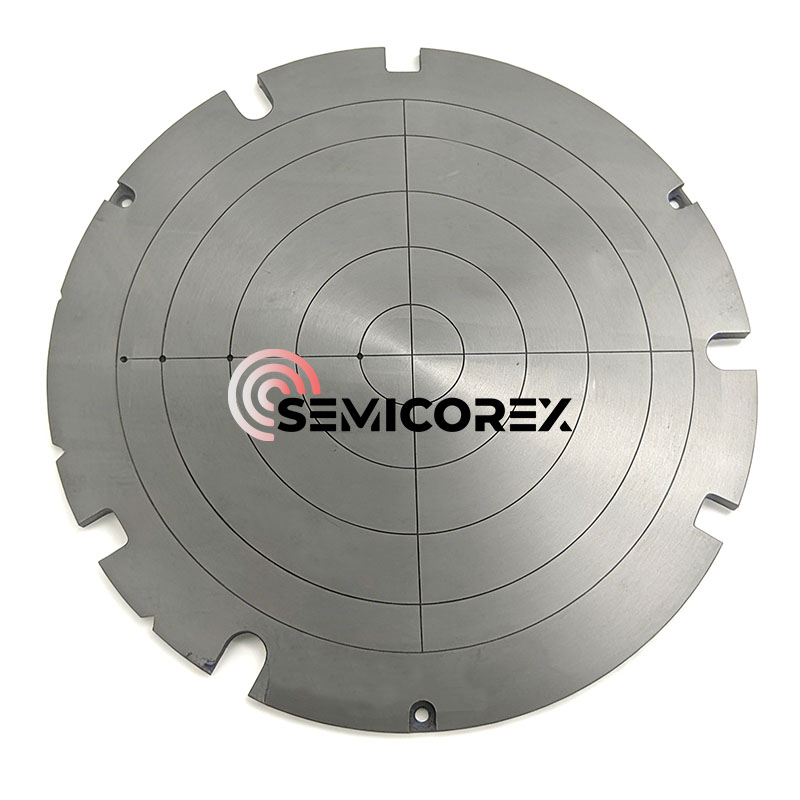

Som synligt på produktbilledet har vores vakuumpatron et indviklet netværk af koncentriske og radiale vakuumkanaler. Disse er CNC-bearbejdet med ekstrem præcision for at sikre ensartet sug på tværs af waferen, hvilket minimerer lokale stresspunkter, der kan føre til wafer-brud.

Sub-Micron Fladhed: Vi anvender avancerede diamantslibe- og lappeteknikker for at opnå en global planhed på <1μm. Dette er afgørende for at opretholde den brændvidde, der kræves i avancerede litografiknuder.

Letvægts (valgfrit): For at imødekomme højaccelerationstrin i stepmaskiner og scannere tilbyder vi interne "letvægts"-strukturer med honeycomb, der reducerer massen uden at gå på kompromis med den strukturelle stivhed.

Perimeterjusteringshak: Integrerede indhak giver mulighed for sømløs integration med robot-sluteffektorer og justeringssensorer i procesværktøjet.

3. Kritiske applikationer i halvlederforsyningskæden

Vores SiC Keramiske Vacuum Chucks er industristandarden for:

Wafer Thinning & Grinding (CMP): Giver den stive støtte, der er nødvendig for at tynde wafers ned til mikronniveauet uden kantafslag.

Litografi (steppere/scannere): Fungerer som det ultra-flade "scene", der sikrer præcis laserfokusering for sub-7nm noder.

Metrologi og AOI: Sikrer, at wafere er helt flade til højopløsningsinspektion og defektkortlægning.

Wafer Dicing: Giver stabilt sug under højhastigheds mekaniske operationer eller laserterninger.

Hos Semicorex forstår vi, at en vakuumpatron kun er så god som dens overfladeintegritet. Hver borepatron gennemgår en flertrins kvalitetskontrolproces:

Laserinterferometri: For at bekræfte fladheden over hele diameteren.

Heliumlækagetest: Sikring af vakuumkanalerne er perfekt forseglede og effektive.

Renrumsrengøring: Behandlet i klasse 100-miljøer for at sikre nul metallisk eller organisk forurening.

Vores ingeniørteam arbejder tæt sammen med OEM-værktøjsproducenter for at tilpasse spaltemønstre, dimensioner og monteringsgrænseflader. Ved at vælge Semicorex investerer du i en komponent, der reducerer nedetid, forbedrer overlejringsnøjagtigheden og sænker dine samlede ejeromkostninger gennem ekstrem holdbarhed.
